Objetivo
El Controlador PTS-1 es un controlador para estaciones de servicio que funciona con sistemas POS, cajas registradoras, Terminales de Pago Exteriores y otros sistemas de gestión, permitiendo controlar Dispensadores de combustibles líquidos, GLP, GNV y Sistema Automático de Telemedición de Tanques tanto en estaciones de servicio como en plantas de almacenamiento.
Incluye un completo conjunto de API para los lenguajes y plataformas de programación más utilizados, facilitando una integración rápida y sencilla del Controlador PTS-1 con sistemas POS, cajas registradoras, Terminales de Pago Exteriores y otras soluciones de gestión.

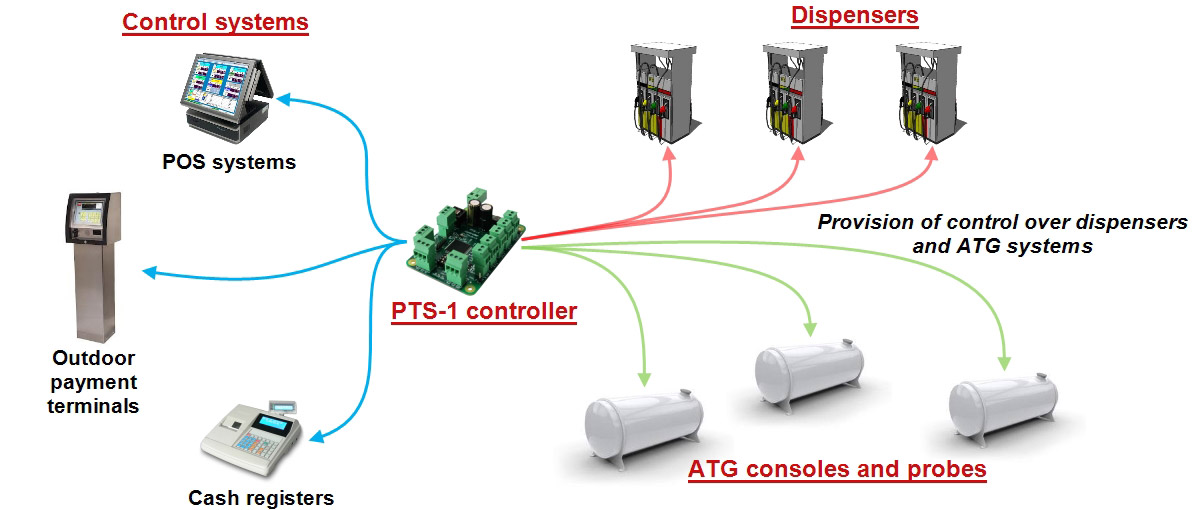

Esquema general de conexiones
Posibilidades
El Controlador PTS-1 puede controlar simultáneamente hasta 16 posiciones de carga y hasta 16 sondas o medidores del Sistema Automático de Telemedición de Tanques.
Dispone de 4 puertos independientes para Dispensadores, cada uno configurable con su propio protocolo y velocidad de comunicación, permitiendo operar con hasta 4 protocolos diferentes al mismo tiempo. También incorpora 3 puertos para Sistema Automático de Telemedición de Tanques, configurables de forma independiente para distintos protocolos y velocidades.
El Controlador PTS-1 permite que varios sistemas POS administren los mismos Dispensadores y compartan la información de los tanques entre varios controladores PTS-1 interconectados. De esta forma, cualquier controlador puede acceder a los datos de todos los equipos conectados a la red.
Es compatible con más de 120 marcas de Dispensadores y más de 45 marcas de Sistema Automático de Telemedición de Tanques y sondas de los principales fabricantes del mercado, garantizando una integración sencilla con instalaciones nuevas o existentes.
El Controlador PTS-1 cuenta con certificación CE y cumple con las normas internacionales correspondientes.
Capacidades
- Controla hasta 16 posiciones de carga de Dispensadores mediante cuatro puertos independientes, cada uno configurable con su propio protocolo y velocidad de comunicación.
- Controla hasta 16 Caudalímetros mediante tres puertos independientes compatibles con distintos protocolos de comunicación.
- Permite que varios sistemas POS controlen simultáneamente los mismos Dispensadores y compartan los datos del Sistema Automático de Telemedición de Tanques entre varios Controladores PTS-1 interconectados.
- Compatible con más de 120 marcas de Dispensadores de los principales fabricantes.
- Compatible con más de 45 marcas de Sistema Automático de Telemedición de Tanques y Caudalímetros.
- Certificación CE con todos los informes de ensayo y conformidad correspondientes.
Características y beneficios
- Compatible con más de 70 protocolos de comunicación para Dispensadores y Sistema Automático de Telemedición de Tanques, incluidos Wayne DART, Gilbarco 2-wire, Tokheim y Tatsuno. Un solo firmware incorpora todos los protocolos compatibles.
- Protocolo de comunicación unificado que simplifica la integración con sistemas POS y otros sistemas de gestión.
- Conversión de protocolos entre Dispensadores y Sistema Automático de Telemedición de Tanques.
- Control en tiempo real de Dispensadores y sistemas de medición de tanques.
- Solución escalable que controla hasta 16 posiciones de carga; varios Controladores PTS-1 pueden trabajar de forma simultánea.
- Permite que varios sistemas POS controlen los mismos Dispensadores y compartan los datos del Sistema Automático de Telemedición de Tanques.
- Amplia gama de convertidores de interfaz para conectar Dispensadores con diferentes tipos de comunicación.
- SDK completo con APIs y ejemplos de código abierto para C, C++, C#, Delphi, Java, Python, Visual Basic y COM.
- Utilidad única para configuración, diagnóstico, registro de comunicaciones y actualización de firmware.
- Actualización rápida del firmware (aproximadamente 1 minuto) con respaldo y restauración de la configuración.
- Registro de comunicaciones para facilitar el diagnóstico y la solución de problemas.
- Autodiagnóstico integrado.
- Actualizaciones continuas del firmware.
- Soporte técnico para desarrolladores las 24 horas.
- Tamaño compacto, equivalente al de una tarjeta de crédito, para una instalación sencilla.
Características técnicas
| Parámetro | Valor |
|---|---|
| Voltaje de alimentación | 12 V CC |
| Consumo de corriente | 400 mA máx. |
| Rango de temperatura | De -40 °C a +80 °C |
| Peso | 120 g |
| Dimensiones | 85 × 58 × 30 mm |
Protocolos de comunicación compatibles para Dispensadores
- 2A
- ACTRONIC
- ADAST (ADAMOV SYSTEMS)
- AG WALKER
- AGIRA
- ALIWATT
- ANGI International
- ARIEL
- ASPRO
- ASSYTECH
- ASTRON
- AZT
- BAILONG
- BARANSAY
- BATCHEN
- BENNETT
- BERNET
- BLUE SKY
- CENSTAR
- CETIL
- CFT Clean Fuel
- CHANGLONG
- COMPAC
- COPTRON
- CORITEC
- CZAR
- DATIAN MACHINES
- DEM G. SPYRIDES
- DEVELCO
- DIGITAL FLOW
- DINT
- DONG HWA PRIME
- DURULSAN
- EAGLESTAR
- EASTAR
- ECOTEC
- EHAD
- EKOSIS
- EMGAZ DRAGON
- ENDURANCE
- EPCO
- ESIWELMA
- EUROPUMP
- FALCON LPG
- FLOW
- FORNOVO GAS
- FUELQUIP
- FUELSIS
- FUREN HIGHTECH
- GALILEO
- GASLIN
- GERKON
- GESPASA
- GILBARCO
- GREENFIELD
- HAKO
- HITACHI
- HONG YANG
- IFSF (Dispensadores)
- IMW
- INTERMECH
- IPT
- JANASI
- JAPAN ENERJUMP
- JAPAN TECH
- KAISAI
- KALVACHA
- KIEVNIIGAZ
- KOREA ENE
- KPG-2
- KRAUS
- KRIPFLOW
- KWANGSHIN
- LAFON
- LANFENG
- LAOXU
- LEARED
- LIQUID CONTROLS
- LG ENE
- LOGITRON
- MAIDE
- MASER
- MEKSAN / WAYNE SU86
- MEKSER
- MEPSAN
- MIDCO
- MIDCOM
- MITHRA FUELING
- MM PETRO (ZAP)
- MOTOGAZ
- MOUNTAIN CHINA
- MRT
- MS GAS
- MUXTRONICS
- NARA
- NET FUN LEADER
- NUOVA MIGAS
- NUOVO PIGNONE
- ONSUN
- ORCA
- PARKER
- PEC (GALLAGHER FUEL SYSTEMS)
- PECO
- PEGASUS
- PETPOSAN
- PETROEQUIP
- PETROMECCANICA
- PETROTEC
- PROWALCO
- PUMP CONTROL
- PUMPTRONICS
- REAL-TECH
- RIX
- S.A.M.P.I.
- SAFE
- SALZKOTTEN
- SANKI
- SATAM EQUALIS S
- SAVEL
- SCHEIDT & BACHMANN
- SEA BIRD
- SHELF
- SHIBATA
- SICHUAN
- SLAVUTICH
- SOMO PETRO
- STABILIZING
- STAR
- STAR-HIGH
- TATSUNO (Japón)
- TATSUNO EUROPE (antes BENC)
- TATTAN
- TAURUS
- TEAM
- TEKSER
- TERABAYT TEXNO SERVIS
- TIGER
- TOKHEIM
- TOKHEIM INDIA
- TOKICO
- TOMINAGA
- TOPAZ
- TOPTECH
- TOTAL CONTROL SYSTEMS TCS 3000
- TRANSPONDER
- TRUE TECH
- UCAR ELEKTRIC
- UESTCO
- UNICON-TIT
- VANZETTI
- WAYNE DRESSER
- WAYNE PIGNONE
- WELLDONE MACHINES
- WERTCO COMPANY TEC
- WINTEC ENERGY
- YENEN
- ZCHENG GENUINE MACHINES
- ZHEJIANG ZHISHENG RUIHE
- ZHONGSHENG
¿Necesita más protocolos?
Ampliamos continuamente la lista de protocolos de comunicación y equipos compatibles para estaciones de servicio.
Contáctenos si necesita compatibilidad con otras marcas de Dispensadores, Caudalímetros, protocolos de comunicación o equipos de control que no aparecen en esta lista.
Protocolos de comunicación compatibles para Caudalímetros y Sistema Automático de Telemedición de Tanques
- ACCU
- ALISONIC
- ANHUI QIDIAN
- ASSYTECH
- AXIONICS
- BLUESKY
- CENSTAR
- DOVER
- DUT-E
- EAGLESTAR
- EBW
- ECOTEC
- EMERSON ROSEMOUNT
- ENRAF
- ESCORT FD
- FAFNIR
- FIRSTRATE
- FRANKLIN FUELING
- GAMICOS
- GILBARCO VEEDER ROOT
- HCCK
- HECTRONIC
- HOLYKELL
- HONG YANG
- HUMANENTEC
- IFSF (Sistema Automático de Telemedición de Tanques)
- INCON
- JOYO
- JUBO
- KACISE
- KANGYU
- KUNLUN
- LABKO
- LIGO
- MECHATRONICS
- MEPSAN UNIMEP
- METRIKEMP
- MTS ATG SENSORS
- ND
- NORTH FALCON
- O.L.E.
- OKET
- OMNICOMM
- OMNTEC
- OPW
- PHOENIX
- POKCENSER
- QINGDAO GUIHE
- RCS EPSILON
- RIKA
- SANSHEN
- SBEM
- SENSOR
- SINOTECH
- SKE LEVEL GAUGE
- START ITALIANA
- STRUNA
- TECHNOTON
- TENET
- UBTECK
- UNIPROBE
- VEGA
- VEPAMON
- WINDBELL
- XT SENSORS
- ZCHENG GENUINE MACHINES
¿Necesita más protocolos?
Ampliamos continuamente la lista de protocolos de comunicación y equipos compatibles para estaciones de servicio.
Contáctenos si necesita compatibilidad con otras marcas de Dispensadores, Caudalímetros, protocolos de comunicación o equipos de control que no aparecen en esta lista.

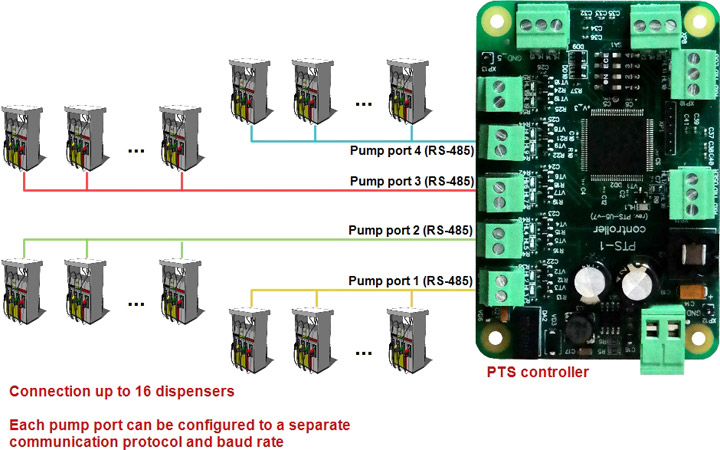

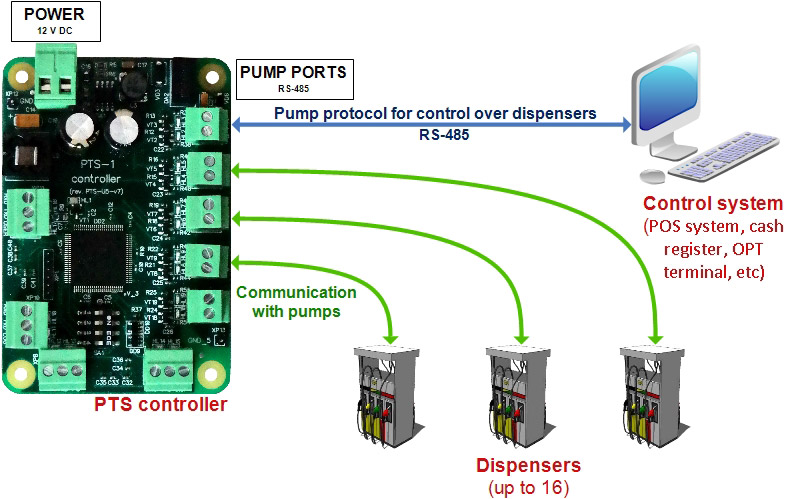

Conexión a Dispensadores
El Controlador PTS-1 puede controlar simultáneamente hasta 16 posiciones de carga de Dispensadores. Dispone de 4 puertos independientes para Dispensadores, cada uno configurable con su propio protocolo de comunicación y velocidad de transmisión, lo que permite comunicarse simultáneamente con Dispensadores que utilizan hasta 4 protocolos diferentes. Cada puerto admite la conexión de hasta 16 posiciones de carga.

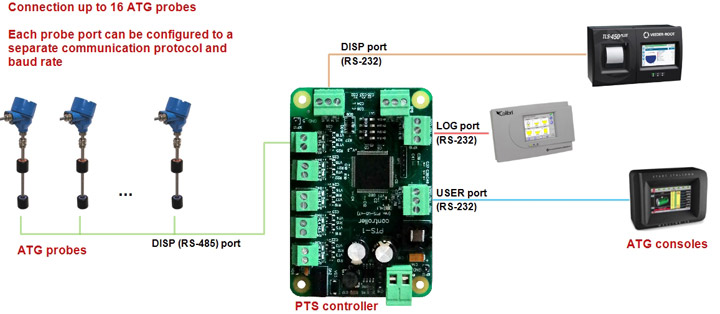

Conexión al Sistema Automático de Telemedición de Tanques y Caudalímetros
El Controlador PTS-1 puede controlar simultáneamente hasta 16 Caudalímetros, ya sean independientes o conectados a un Sistema Automático de Telemedición de Tanques. Admite hasta 3 protocolos de comunicación diferentes, y cada puerto puede configurarse de forma independiente con su propio protocolo y velocidad de transmisión.
Cuando está conectado a un Sistema Automático de Telemedición de Tanques, el Controlador PTS-1 puede enviar la información de ventas de los Dispensadores para generar reportes de conciliación de tanques y realizar la calibración automática de los tanques.
Conversión entre protocolos de Dispensadores
Si un sistema POS ya admite un protocolo abierto de comunicación para Dispensadores, el Controlador PTS-1 puede convertirlo a cualquier otro protocolo compatible sin necesidad de realizar integraciones adicionales.

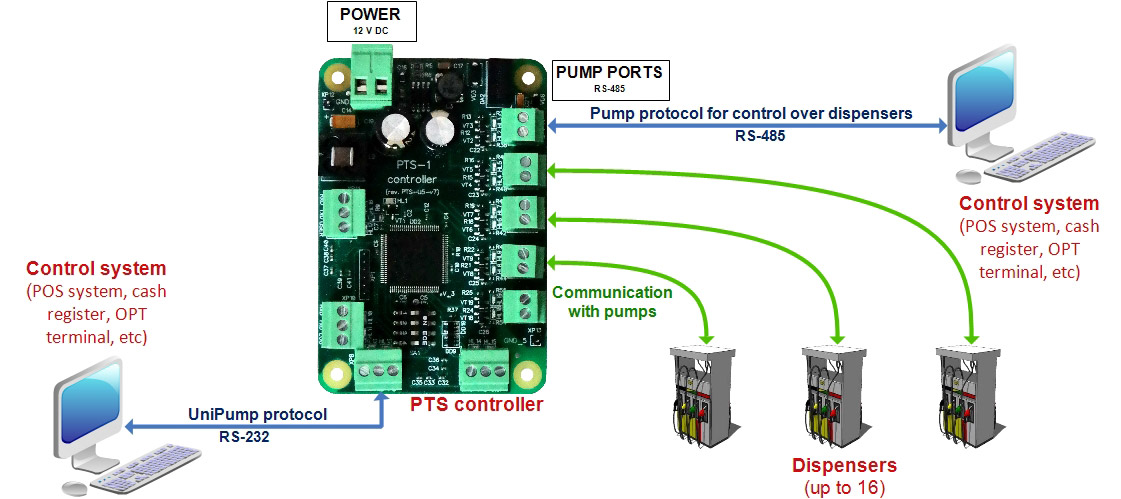

El control de los Dispensadores puede realizarse simultáneamente desde sistemas conectados tanto al puerto de bombas como al puerto de PC. El Controlador PTS-1 administra automáticamente qué sistema tiene el control de cada Dispensador.

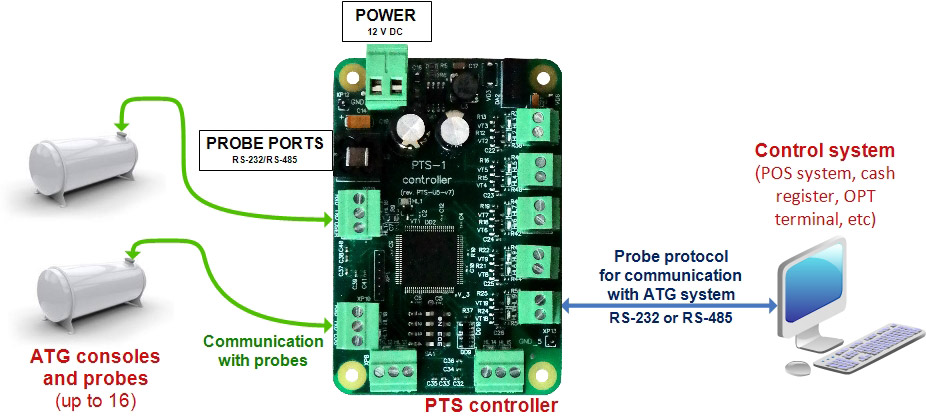

Conversión entre protocolos del Sistema Automático de Telemedición de Tanques y Caudalímetros
Si un sistema POS ya admite un protocolo abierto de comunicación del Sistema Automático de Telemedición de Tanques, el Controlador PTS-1 puede convertirlo a cualquier otro protocolo compatible del Sistema Automático de Telemedición de Tanques o de Caudalímetros, sin necesidad de realizar integraciones adicionales.

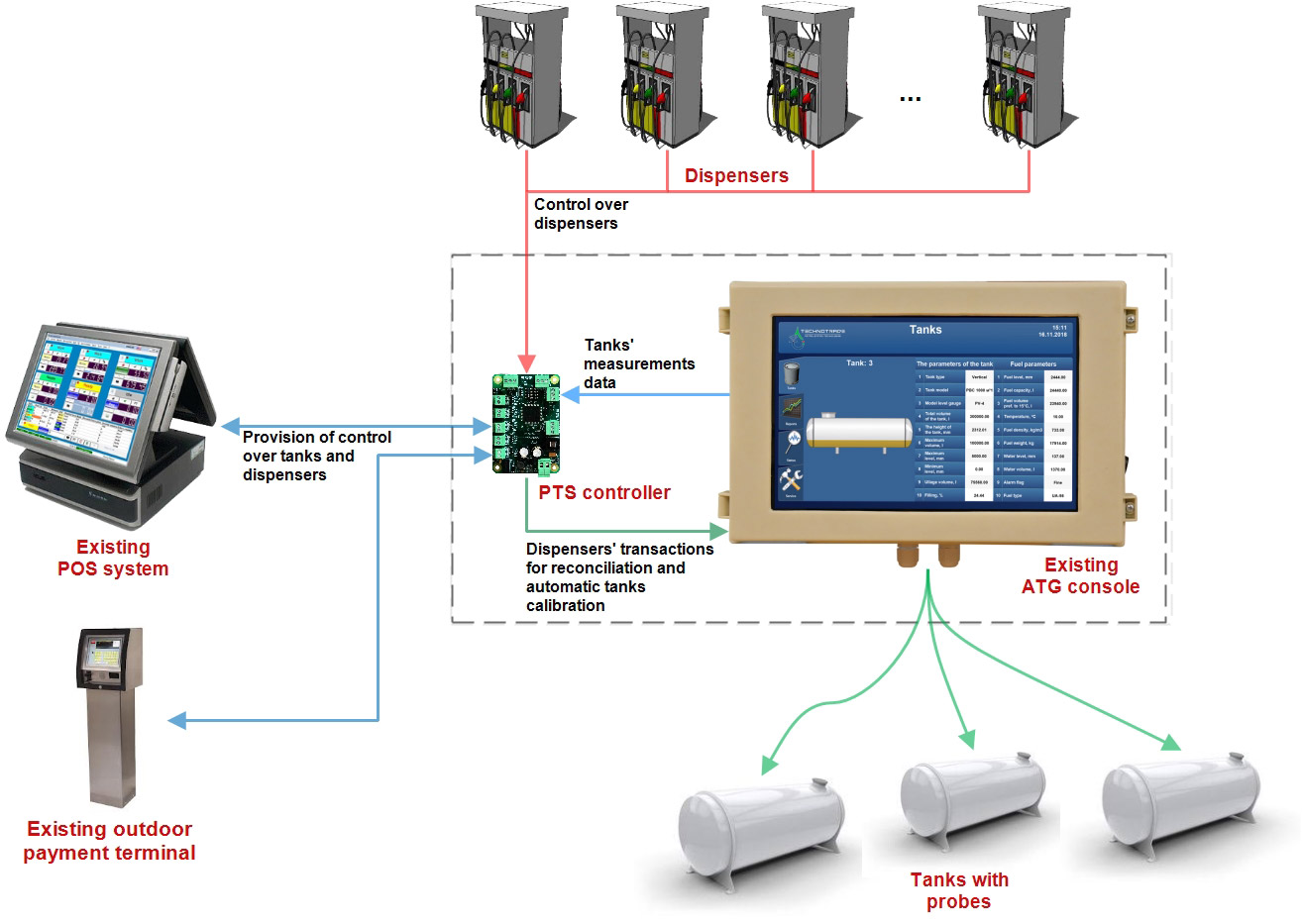

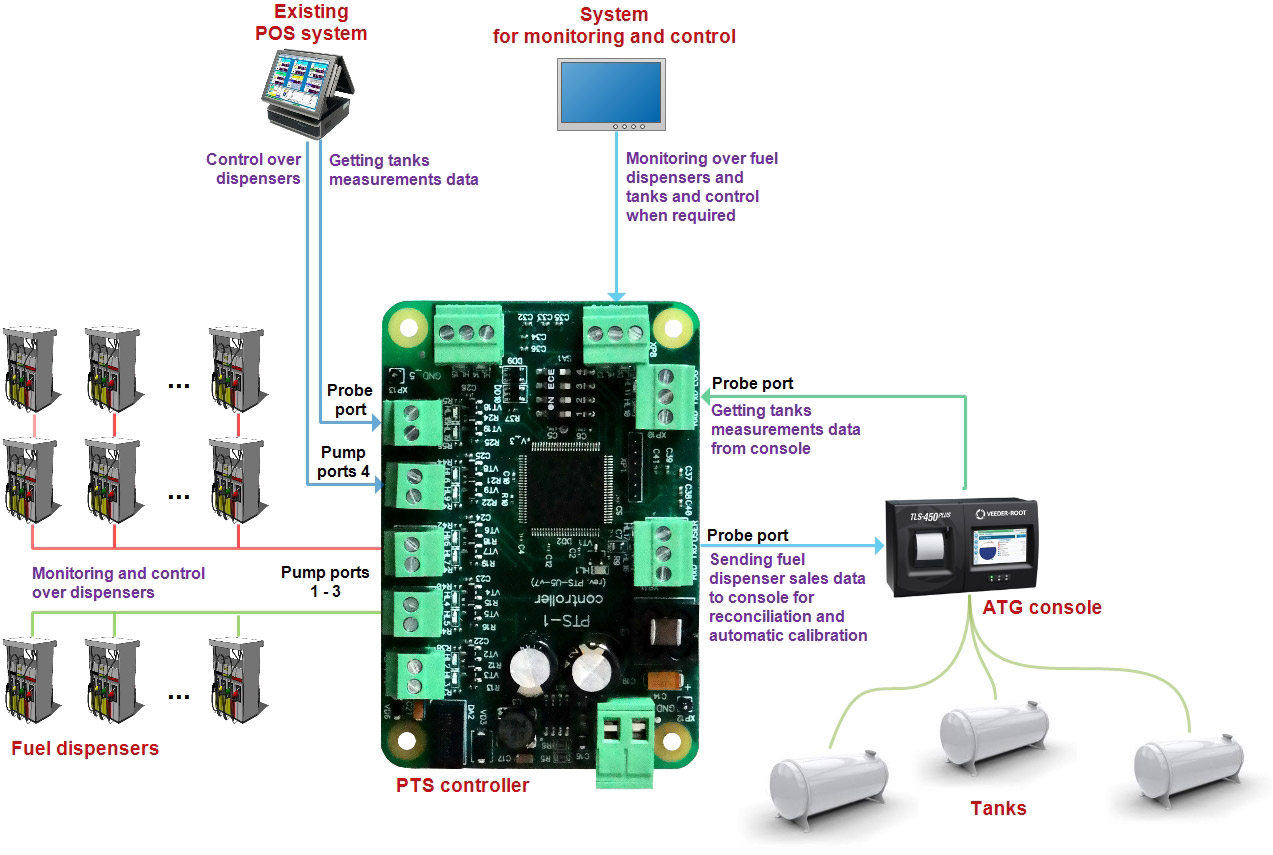

Monitoreo de Dispensadores y tanques
Si la estación de servicio ya cuenta con un sistema POS, el Controlador PTS-1 permite monitorear en tiempo real los Dispensadores y los tanques, además de controlar los Dispensadores cuando sea necesario.
El Controlador PTS-1 se instala entre el sistema POS existente y los Dispensadores o el Sistema Automático de Telemedición de Tanques. Se comunica con los equipos mediante sus protocolos propietarios y con el POS mediante protocolos abiertos. El software de monitoreo puede conectarse al puerto de PC para recibir en tiempo real la información de ventas de los Dispensadores y las mediciones de los tanques, además de controlar los Dispensadores cuando sea necesario.

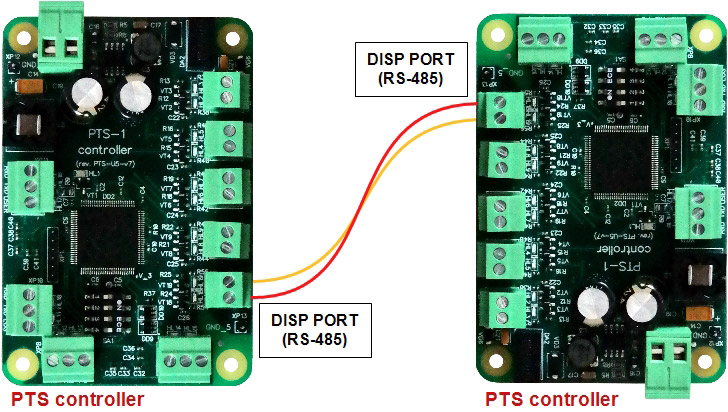

Funcionamiento con múltiples sistemas POS
El Controlador PTS-1 permite que varios sistemas POS controlen los mismos Dispensadores y compartan las mediciones del Sistema Automático de Telemedición de Tanques entre varios Controladores PTS-1 interconectados.
Cada sistema POS utiliza su propio Controlador PTS-1, conectado a los demás mediante el puerto de despacho RS-485 y a los Dispensadores. De esta forma, cualquier POS puede controlar cualquier Dispensador y acceder a la información de los tanques proveniente de todos los Controladores PTS-1 conectados.
Cuando un POS autoriza un Dispensador, el Controlador PTS-1 correspondiente lo bloquea para evitar que otros sistemas lo controlen. Mientras permanezca bloqueado, los demás POS solo pueden monitorear su estado. Al finalizar la operación, el Dispensador se desbloquea y vuelve a estar disponible para cualquiera de los Controladores PTS-1 interconectados.

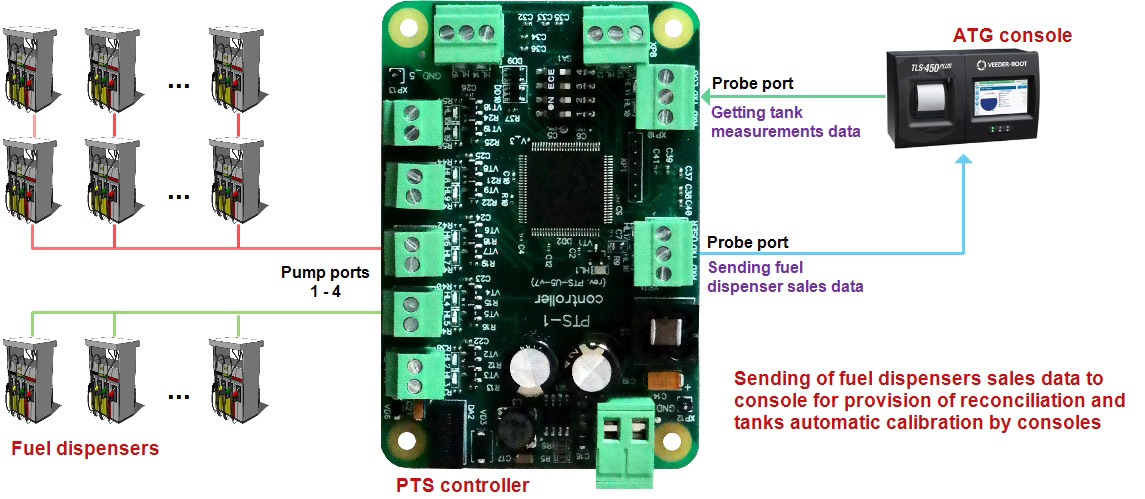

Datos de ventas de Dispensadores para conciliación y calibración automática de tanques
El Controlador PTS-1 se integra fácilmente con sistemas POS existentes y puede supervisar la comunicación entre el POS y los Dispensadores, enviando las transacciones al Sistema Automático de Telemedición de Tanques para realizar la conciliación de tanques y la calibración automática.
Esta solución incorpora una función que muchos sistemas POS no ofrecen, sin requerir integraciones adicionales.
El Controlador PTS-1 también puede instalarse dentro del gabinete del Sistema Automático de Telemedición de Tanques, convirtiéndolo en un sistema centralizado de monitoreo y control. Con la actualización correspondiente del software, el sistema puede:
- Conectarse a cualquier POS o terminal OPT.
- Ser compatible con Caudalímetros de marcas no soportadas originalmente.
- Recibir las transacciones de los Dispensadores para generar reportes de conciliación y realizar la calibración automática de los tanques.
- Monitorear y controlar los Dispensadores directamente desde la consola, en paralelo con el sistema POS existente.

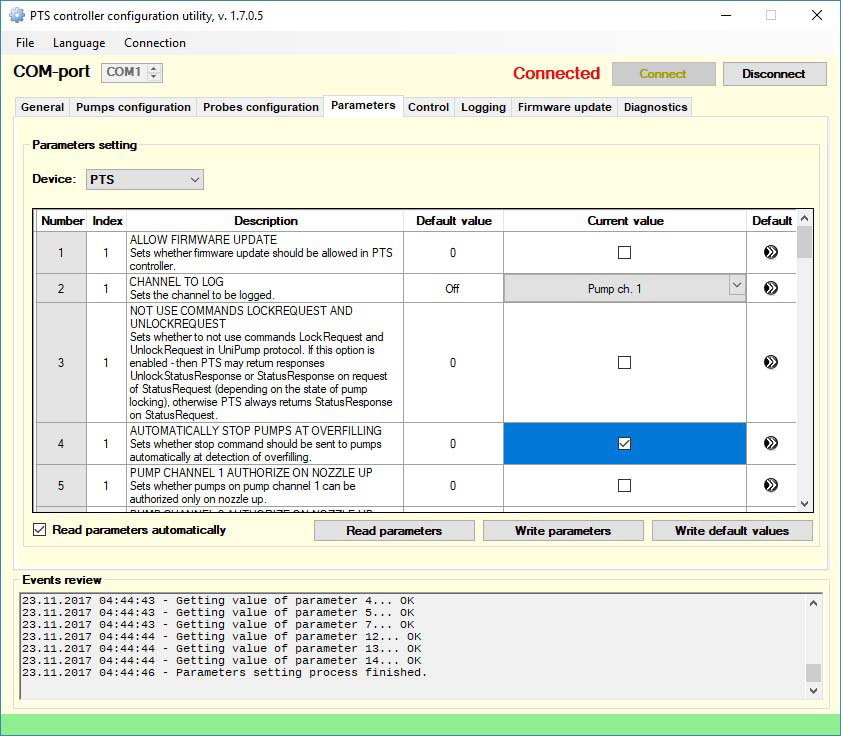

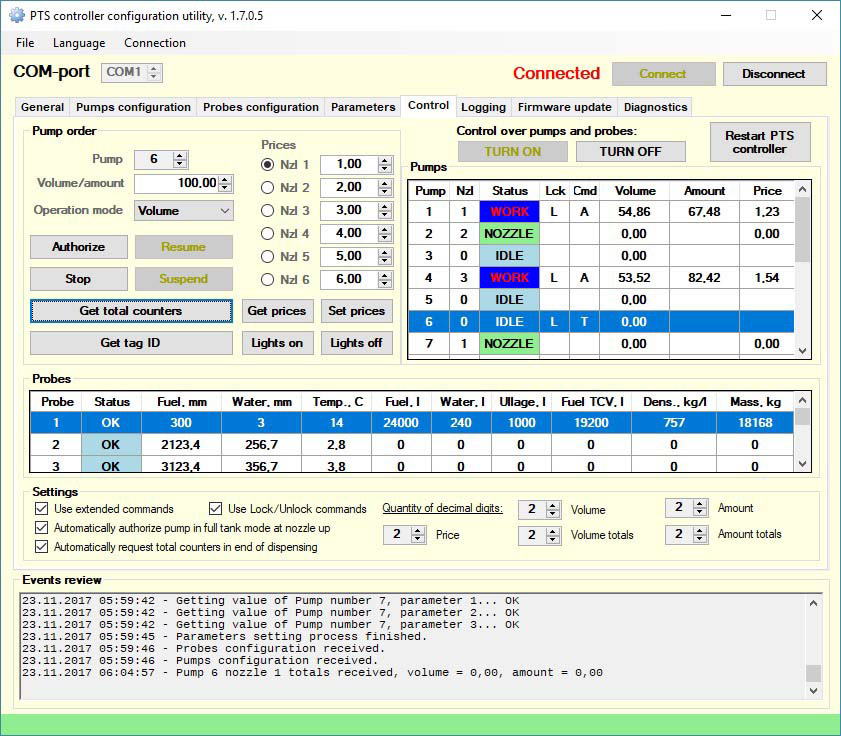

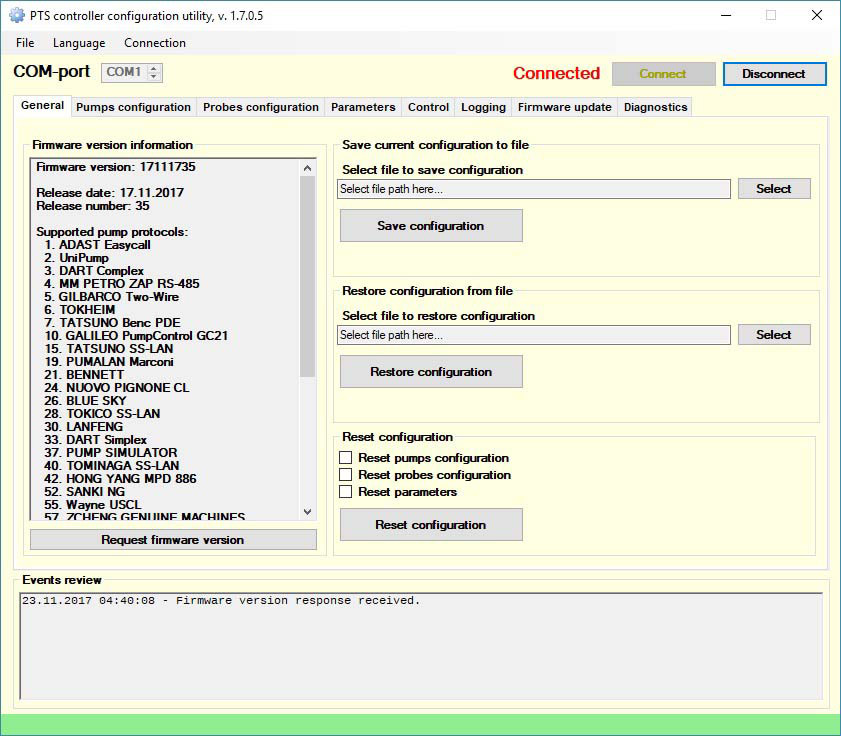

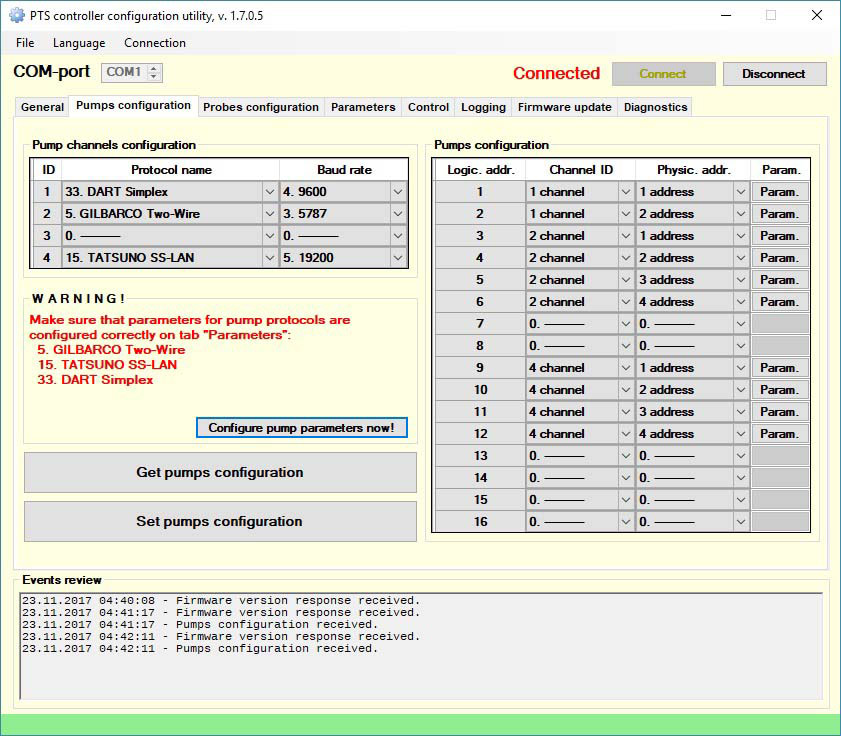

Utilidad de configuración del Controlador PTS-1
La utilidad de configuración del Controlador PTS-1 es una aplicación de código abierto que permite:
- Configurar los puertos de Dispensadores y Caudalímetros.
- Configurar los parámetros de los Dispensadores, del Sistema Automático de Telemedición de Tanques y del Controlador PTS-1.
- Controlar los Dispensadores y monitorear las mediciones del Sistema Automático de Telemedición de Tanques, como lo haría un sistema POS.
- Guardar y restaurar la configuración desde archivos.
- Actualizar el firmware del Controlador PTS-1.
- Registrar la comunicación en el canal seleccionado.
- Ejecutar el autodiagnóstico del Controlador PTS-1 (CPU, memoria, interfaces RS-232 y RS-485 e interruptores DIP).
- Consultar la versión del firmware, su fecha y los protocolos de comunicación compatibles.
- Configurar el Controlador PTS-1 mediante conexión directa al POS o a través de un módulo fiscal.
- Agregar nuevos idiomas fácilmente mediante archivos XML editables.

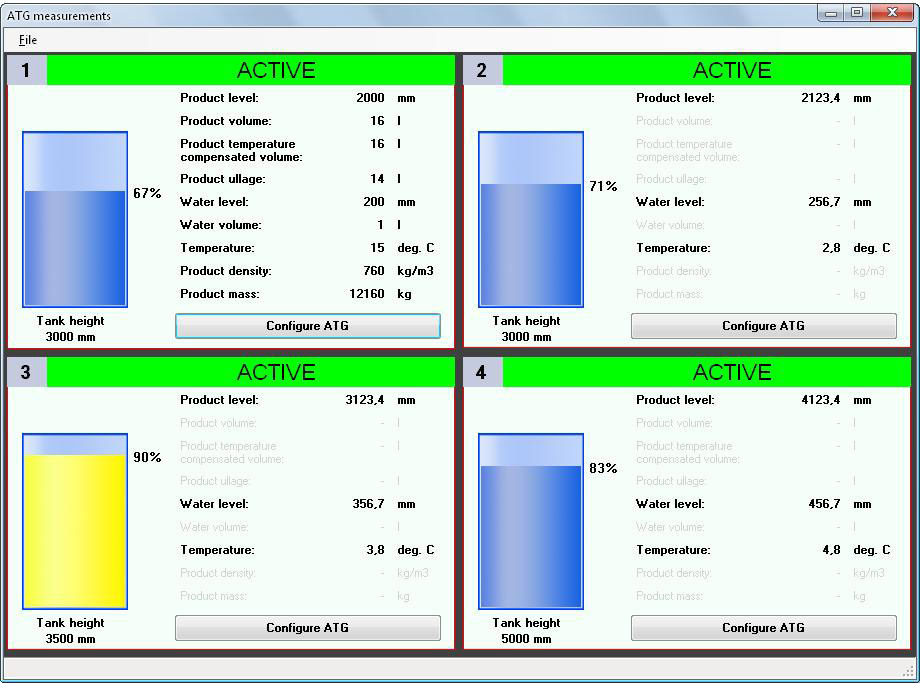

API para desarrolladores, código fuente y ejemplos
El Controlador PTS-1 incluye APIs, documentación, código fuente y aplicaciones de ejemplo para los lenguajes y plataformas de programación más utilizados.
Tecnologías compatibles:
- C/C++: API para comunicación mediante puerto COM, con documentación y ejemplos para Windows y Linux.

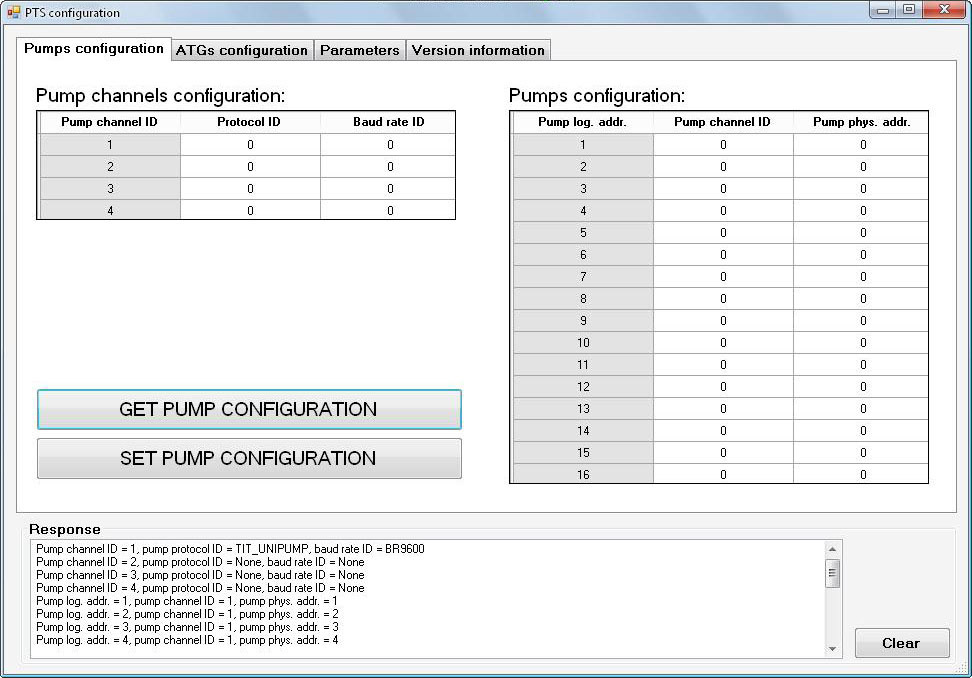

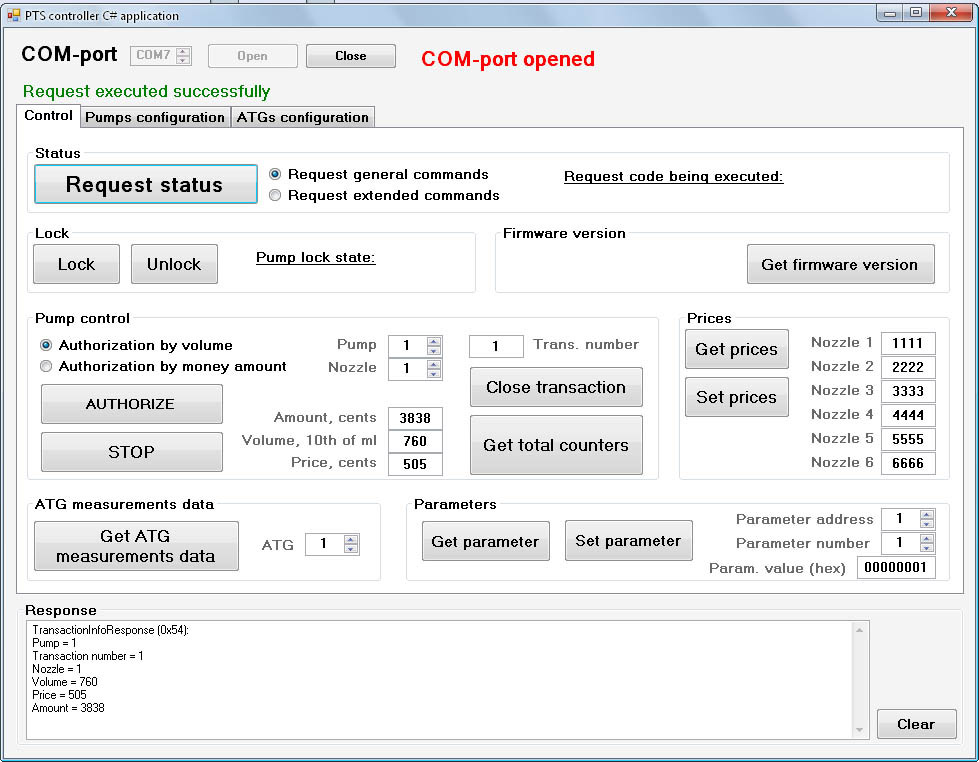

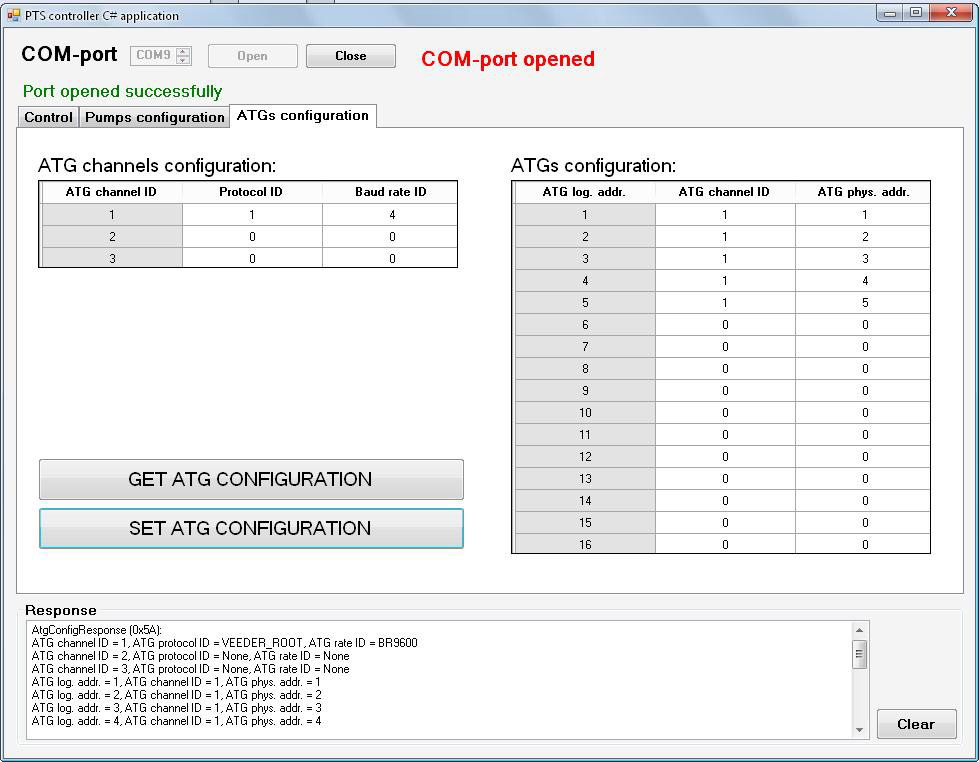

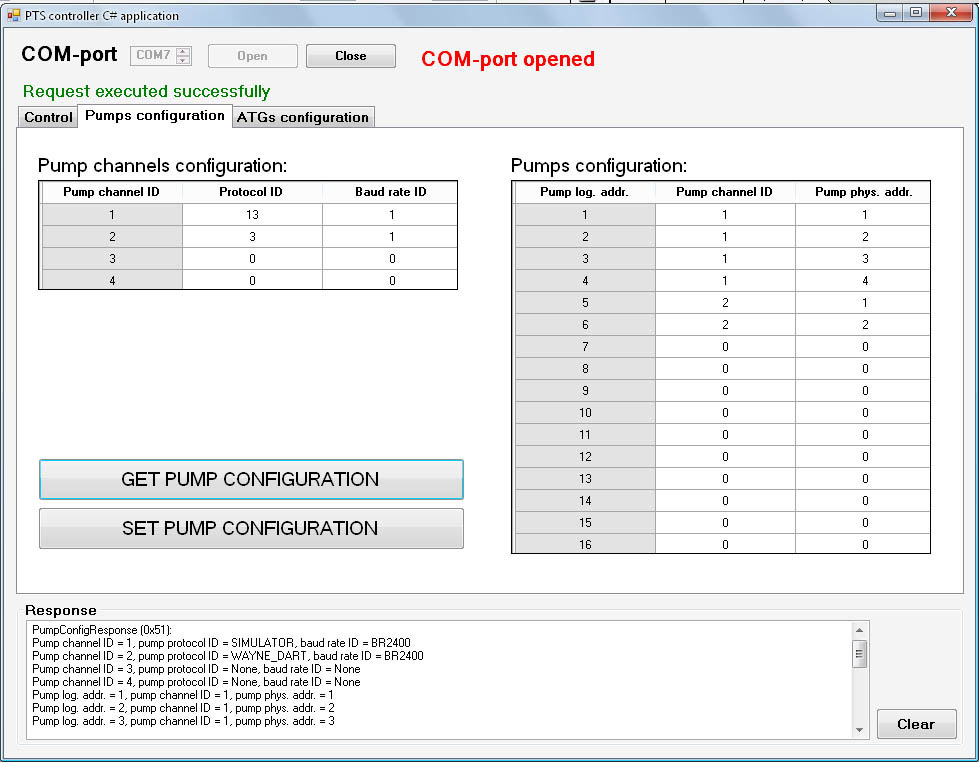

- C#: Biblioteca de código abierto, utilidad de configuración, aplicación de pruebas y aplicación completa para controlar hasta 8 Dispensadores y 4 Sistema Automático de Telemedición de Tanques.

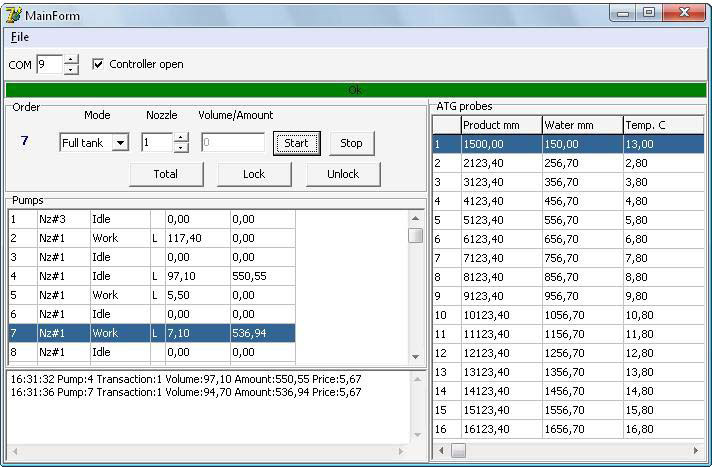

- Delphi: API para puerto COM con documentación y ejemplos.

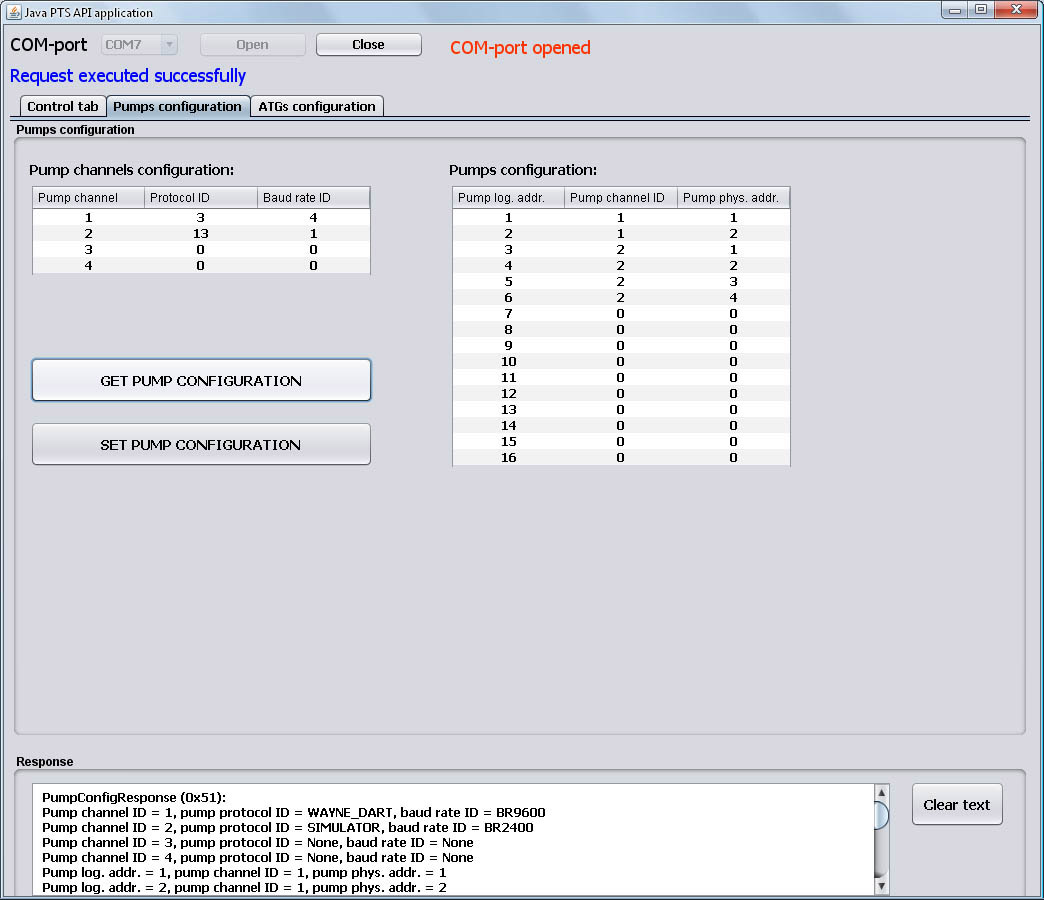

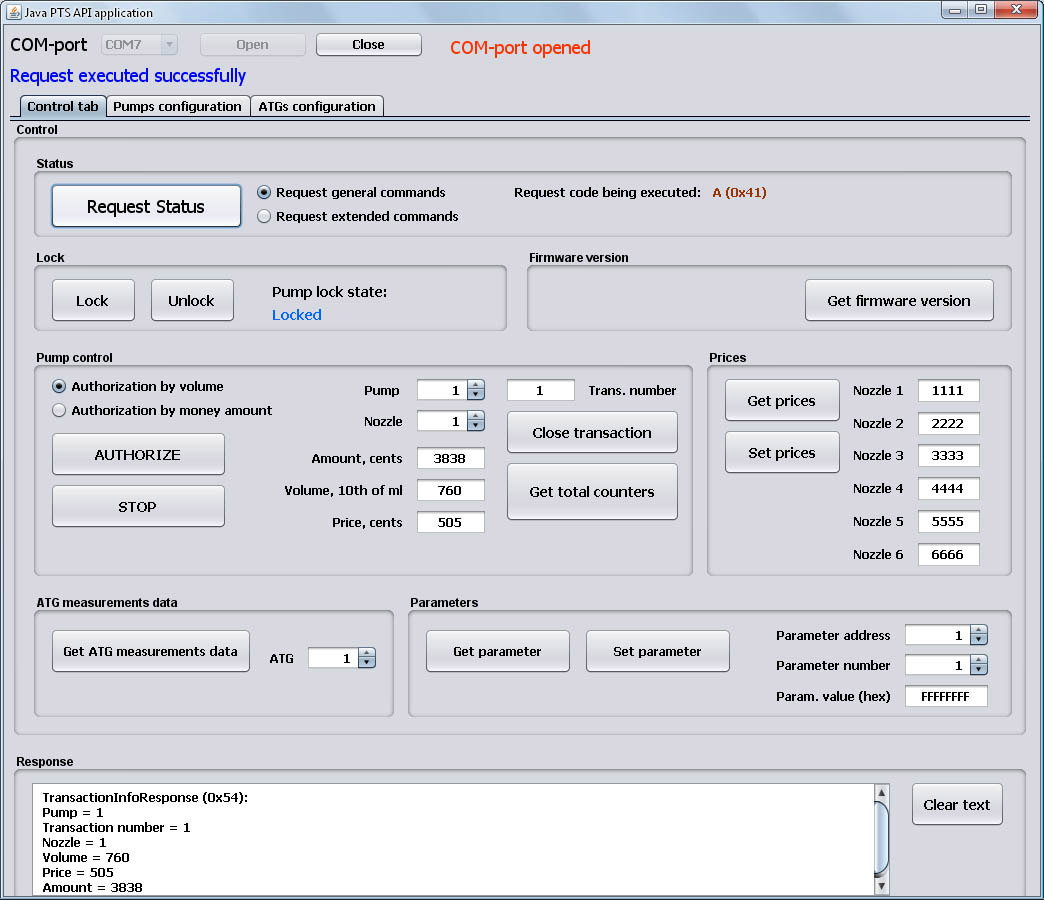

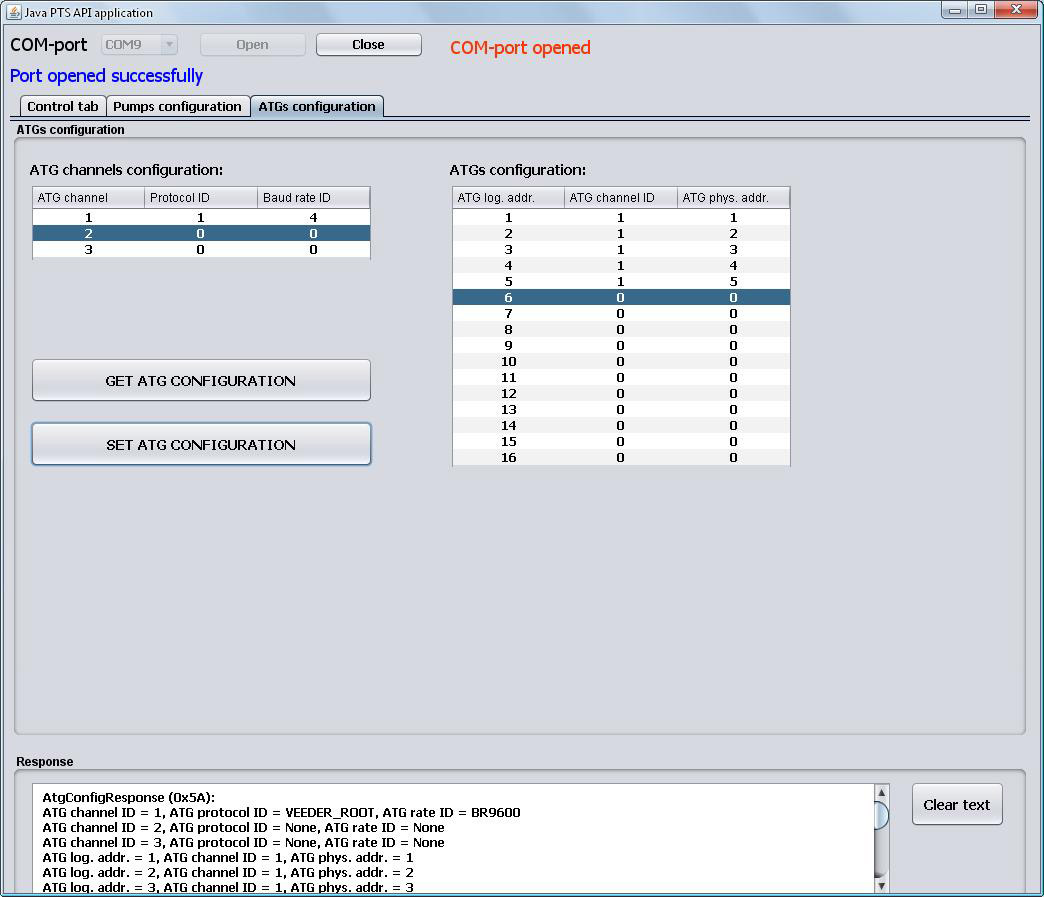

- Java: Biblioteca de código abierto y aplicación de pruebas.

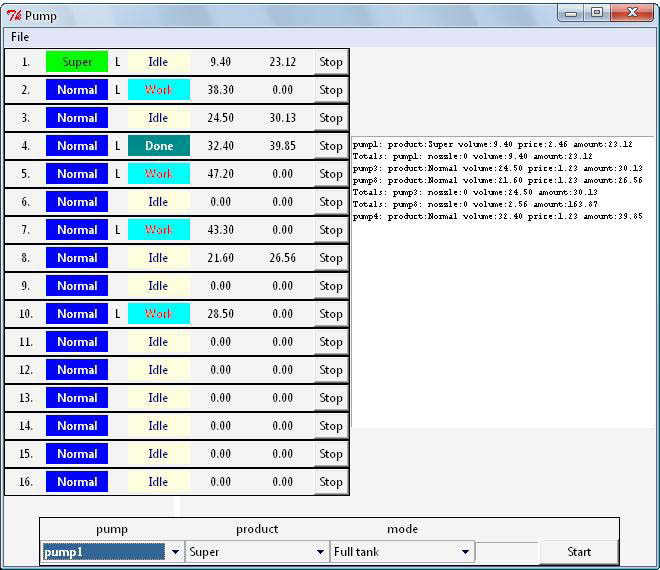

- Python: API para puerto COM con documentación y ejemplos.
- Visual Basic .NET: Biblioteca de código abierto, utilidad de configuración, aplicación de pruebas y aplicación completa.

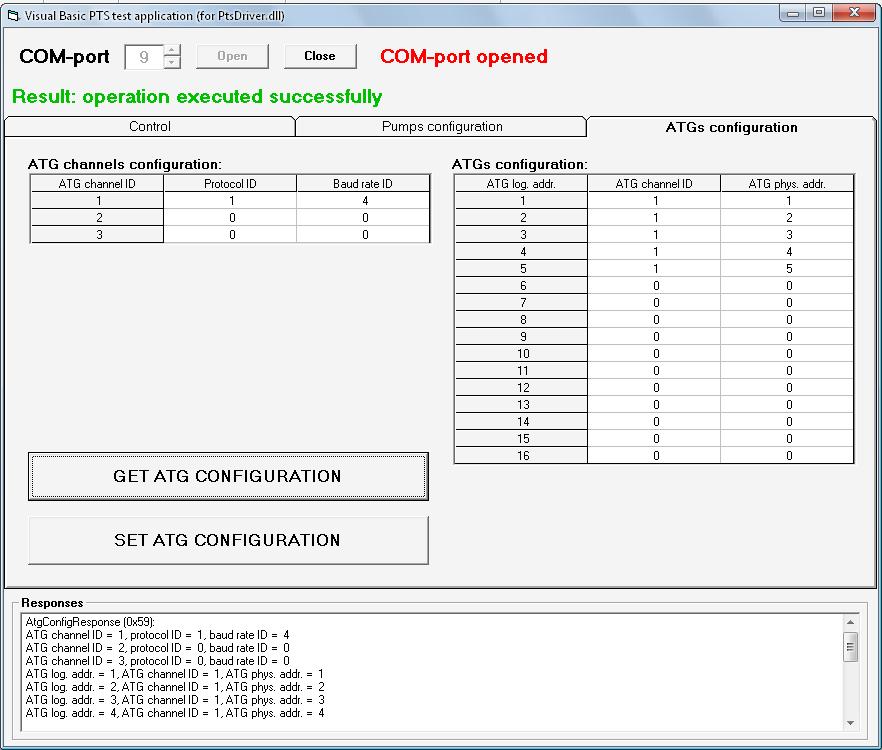

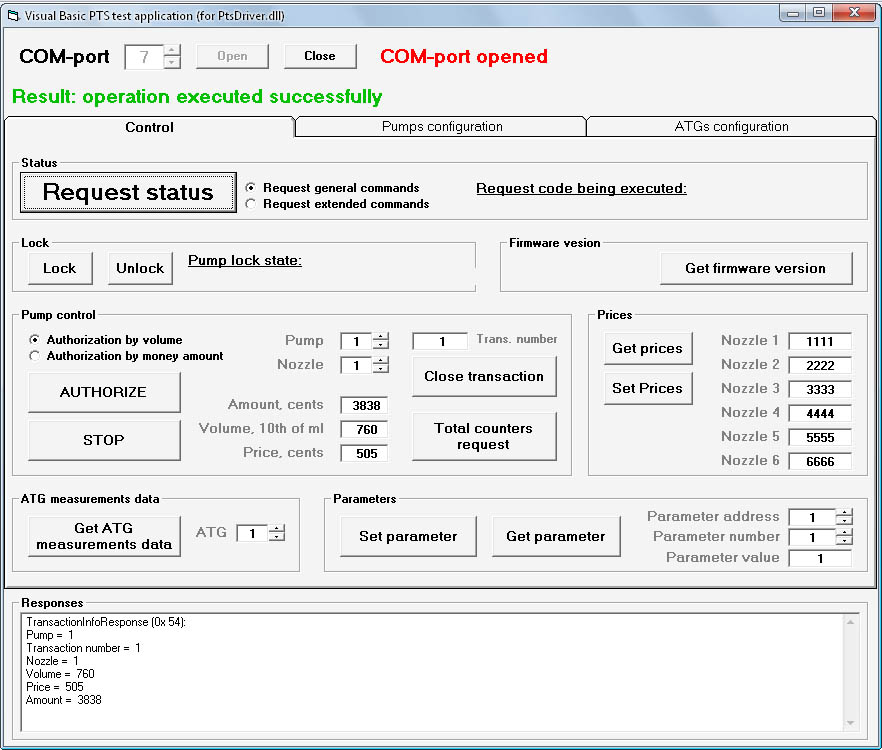

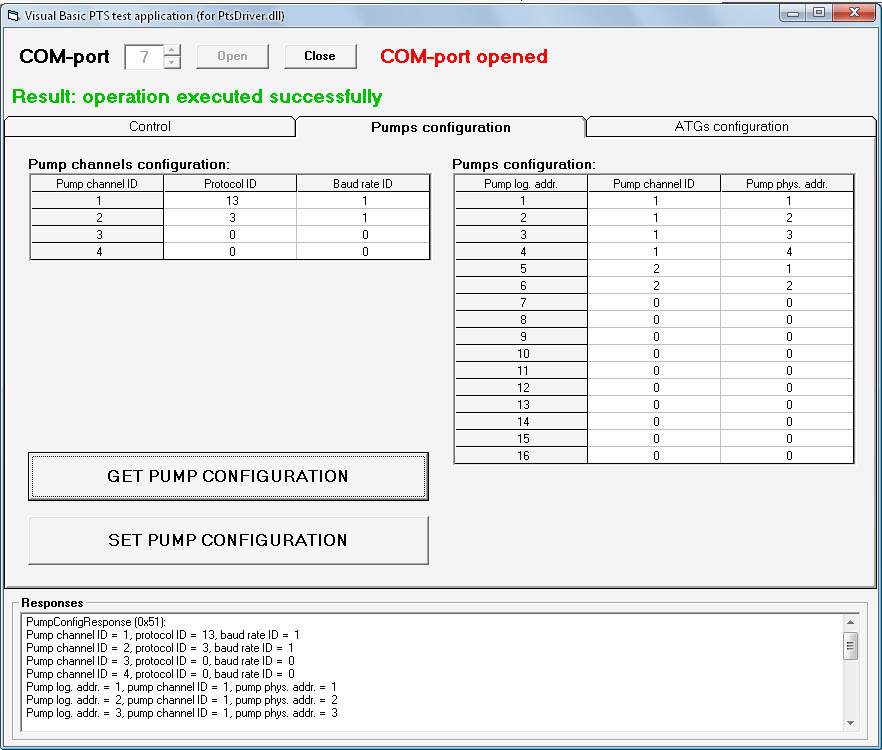

- COM Object: Componente COM de código abierto y aplicación de prueba en Visual Basic 6.0.
- Documentación del protocolo de comunicación: Incluye parámetros de comunicación, estructura de mensajes, comandos, respuestas y diagramas de integración entre el sistema POS y el Controlador PTS-1.

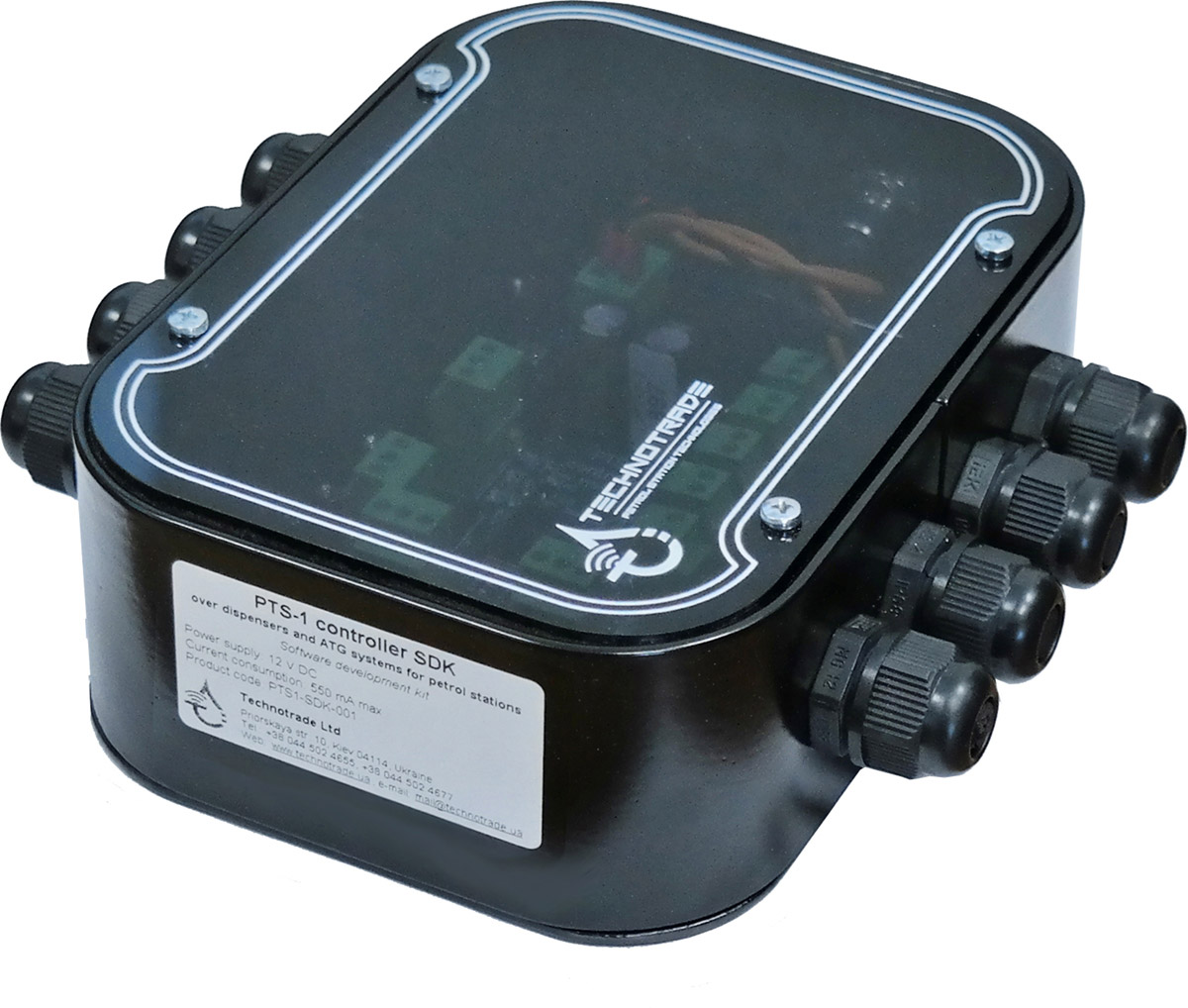

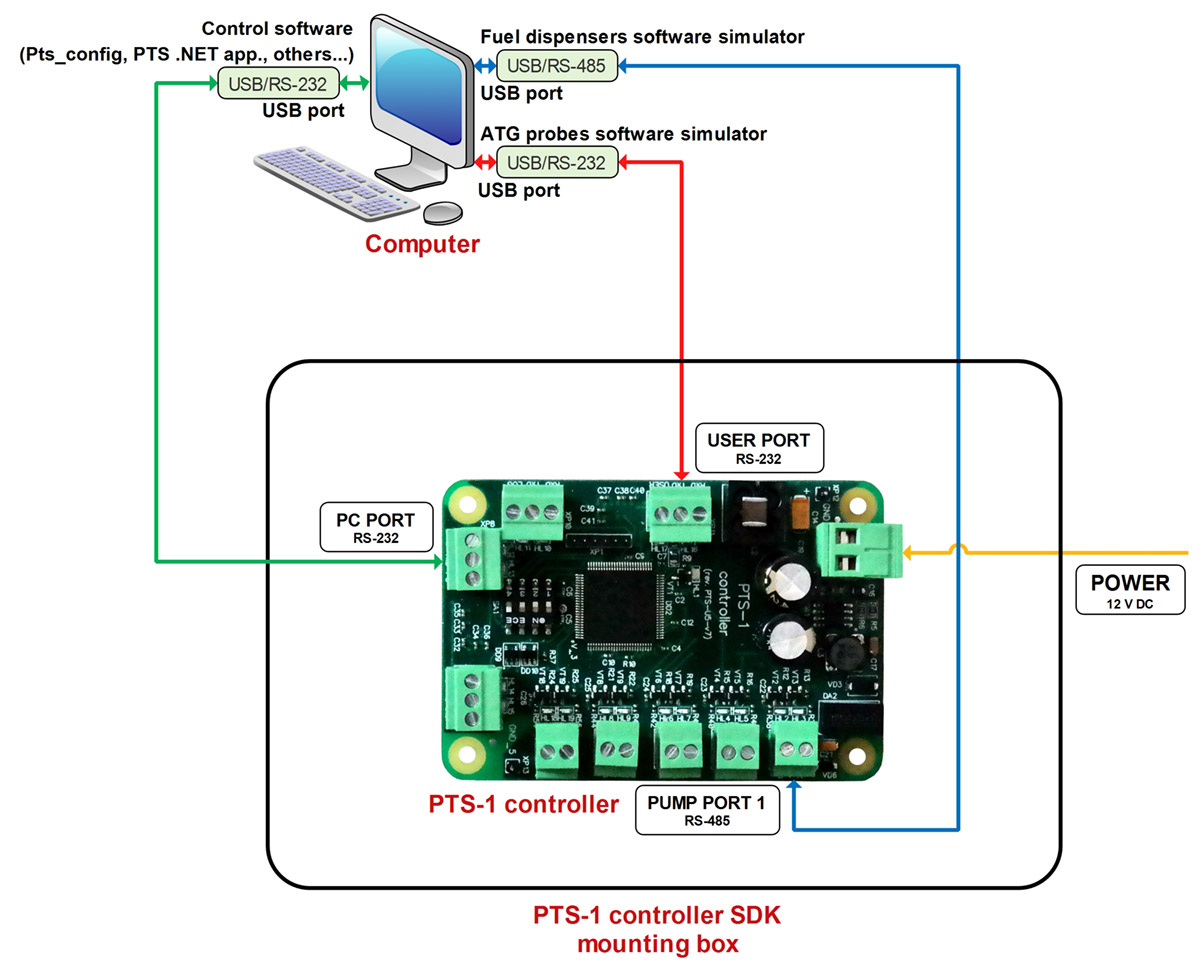

SDK (Kit de Desarrollo de Software) del Controlador PTS-1
El SDK del Controlador PTS-1 está diseñado para desarrolladores de sistemas POS y software de gestión para estaciones de servicio que necesitan controlar Dispensadores y el Sistema Automático de Telemedición de Tanques.
El SDK incluye
Hardware
- Controlador PTS-1 (1 unidad)
- Convertidores de interfaz RS-232/USB con cable (2 unidades)
- Convertidor de interfaz RS-485/USB con cable (1 unidad)
- Cableado
Software
- Simuladores de Dispensadores
- Simuladores del Sistema Automático de Telemedición de Tanques
- APIs para C/C++, C#, COM, Delphi, Java, Python, Visual Basic 6.0 y Visual Basic .NET
- Documentación del protocolo de comunicación del Controlador PTS-1
- Utilidad integral para configuración, actualización de firmware, registro de comunicaciones y diagnóstico
- PumpDemo, versión de evaluación del software NaftaPOS
- Utilidades para depuración de comunicaciones
Principales aplicaciones
- Comprender el funcionamiento del Controlador PTS-1.
- Integrarlo en un POS o Sistema de Gestión Para Estaciones De Servicio.
- Desarrollar y probar aplicaciones localmente utilizando simuladores de Dispensadores y del Sistema Automático de Telemedición de Tanques, sin necesidad de conectarse a equipos reales.
Simuladores de software de Dispensadores y Caudalímetros

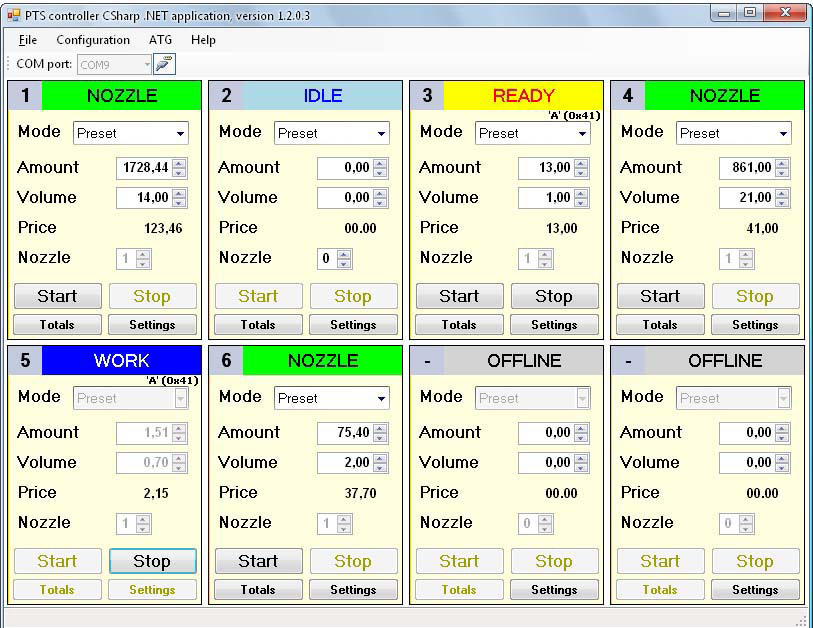

Aplicación de código abierto totalmente funcional para estaciones de servicio (C# y VB.NET)
Utilidad de código abierto para pruebas y visualización de todas las operaciones (C# y VB.NET)
Utilidad de código abierto para pruebas y visualización de todas las operaciones (Java)
Utilidad de código abierto para pruebas y visualización de todas las operaciones (Objeto COM en C, aplicación en VB6.0)
Utilidad de código abierto para probar el control de Dispensadores y del Sistema Automático de Telemedición de Tanques (Delphi 7)
Utilidad de código abierto para probar el control de Dispensadores y del Sistema Automático de Telemedición de Tanques (Python)

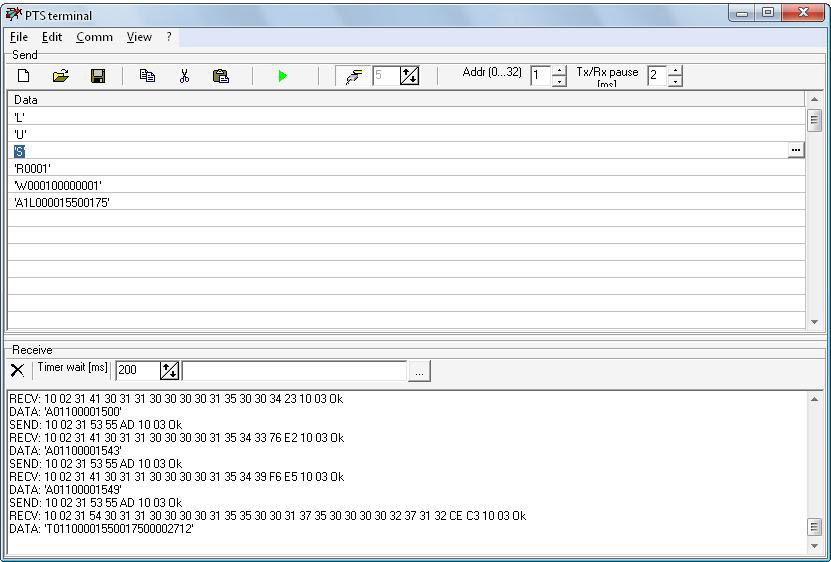

PTS Terminal: herramienta para depurar la comunicación con el Controlador PTS-1

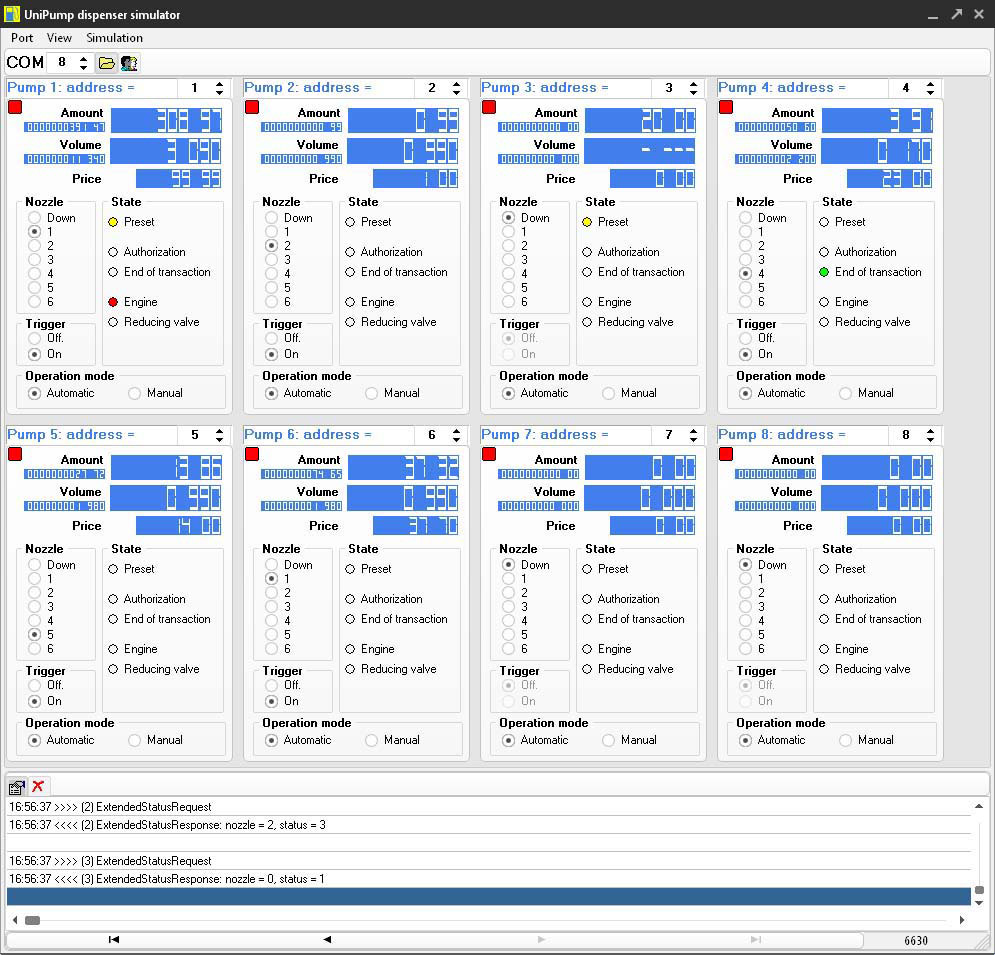

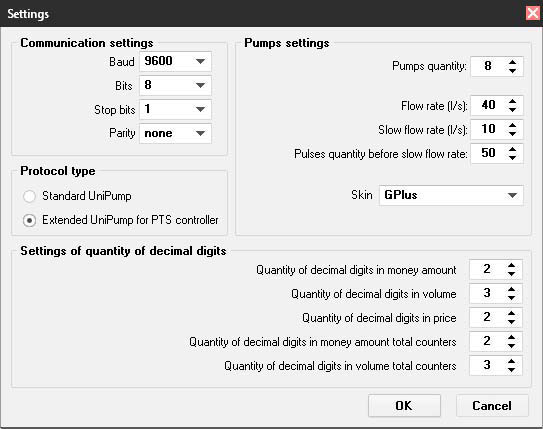

Simulador de software para Dispensadores

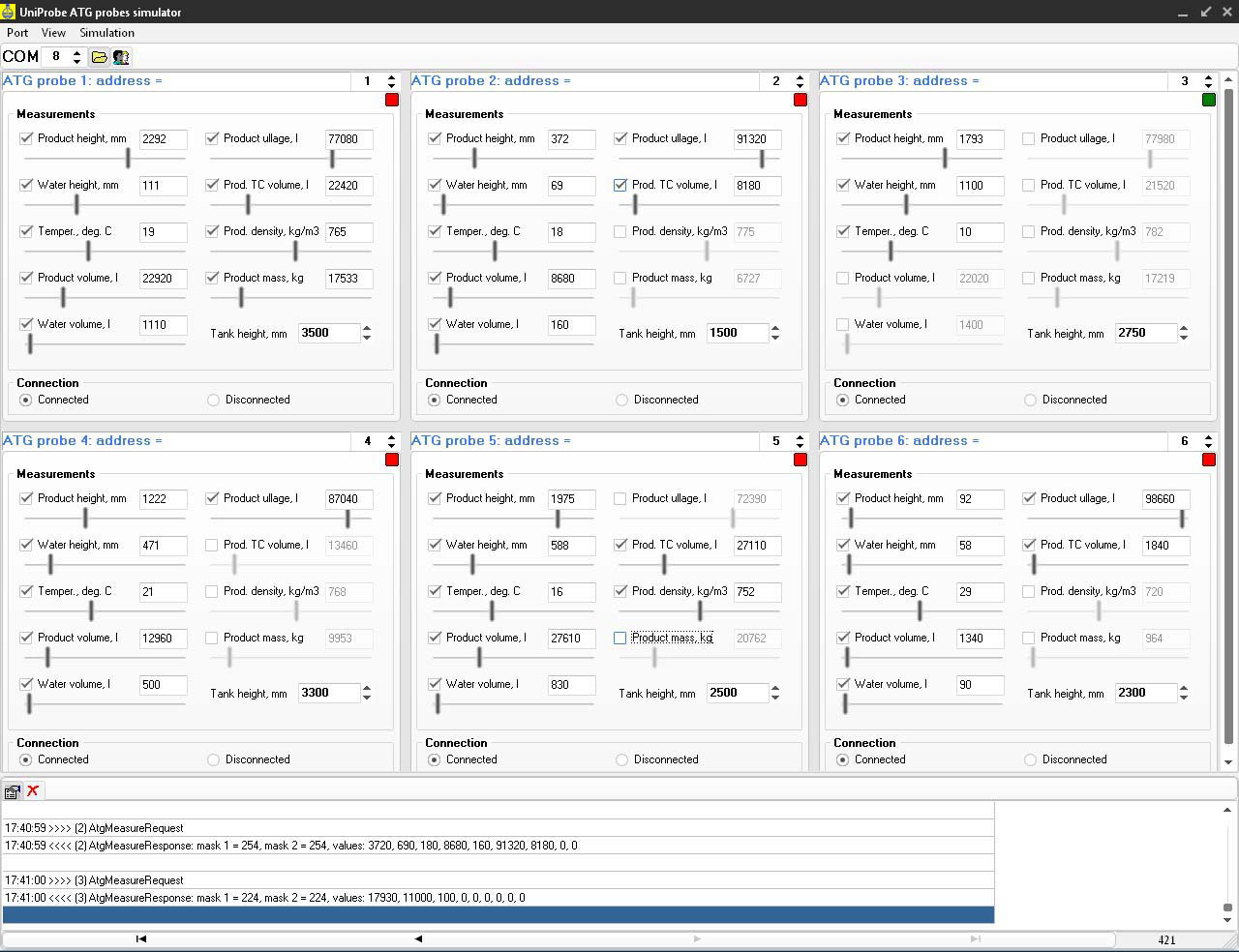

Simulador de software del Sistema Automático de Telemedición de Tanques
Actualizaciones de firmware
El firmware del Controlador PTS-1 se mejora continuamente con nuevas funciones y protocolos de comunicación. Los clientes pueden descargar las versiones más recientes del firmware.
Soporte técnico
Nuestro equipo de soporte brinda asistencia las 24 horas para cualquier consulta relacionada con el Controlador PTS-1. Desarrolladores y programadores con experiencia ofrecen ayuda en configuración, operación y desarrollo de software.
