Introducción

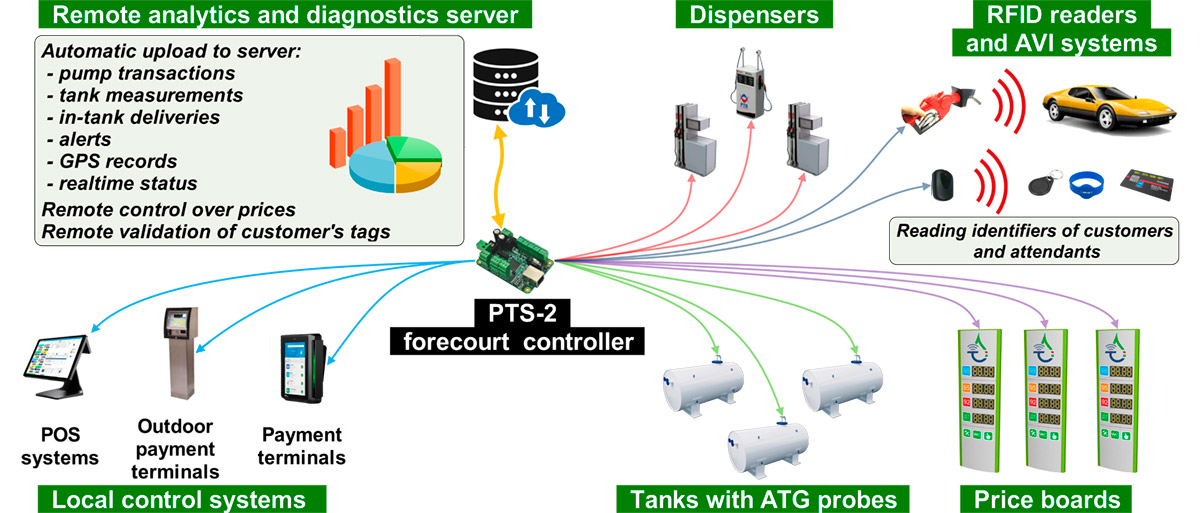

Aplicación general

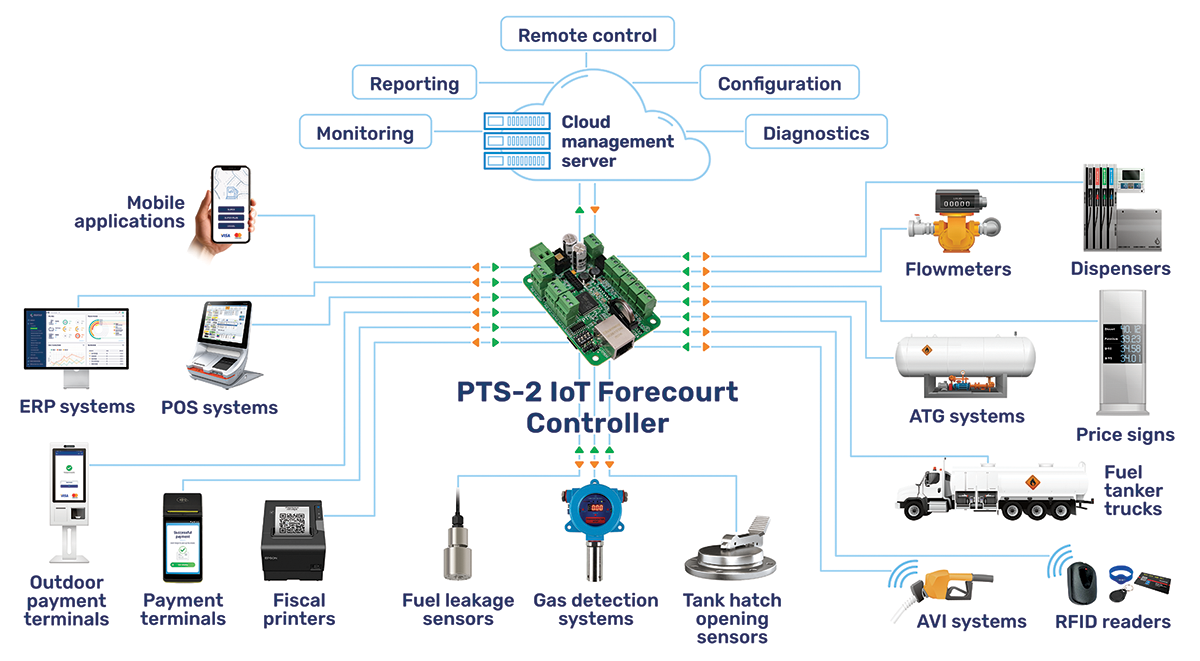

Con el Controlador PTS-2, los sistemas de gestión de combustible (POS, Terminales de Pago, Aplicación Movil o servidores remotos) pueden controlar Dispensadores, supervisar el Sistema Automático de Telemedición de Tanques, administrar Paneles de Precios y Lectores RFID mediante un único protocolo, independientemente de la marca de los equipos instalados.
El Controlador PTS-2 se encarga de toda la comunicación utilizando los protocolos nativos de cada dispositivo, gestionando automáticamente las particularidades de cada fabricante.
Esto simplifica significativamente el desarrollo de sistemas de control: basta con implementar el protocolo del Controlador PTS-2 para obtener compatibilidad con todos los equipos soportados, reduciendo considerablemente el tiempo de desarrollo e integración de sistemas POS, cajas registradoras, Terminales de Pago y Aplicación Movil.

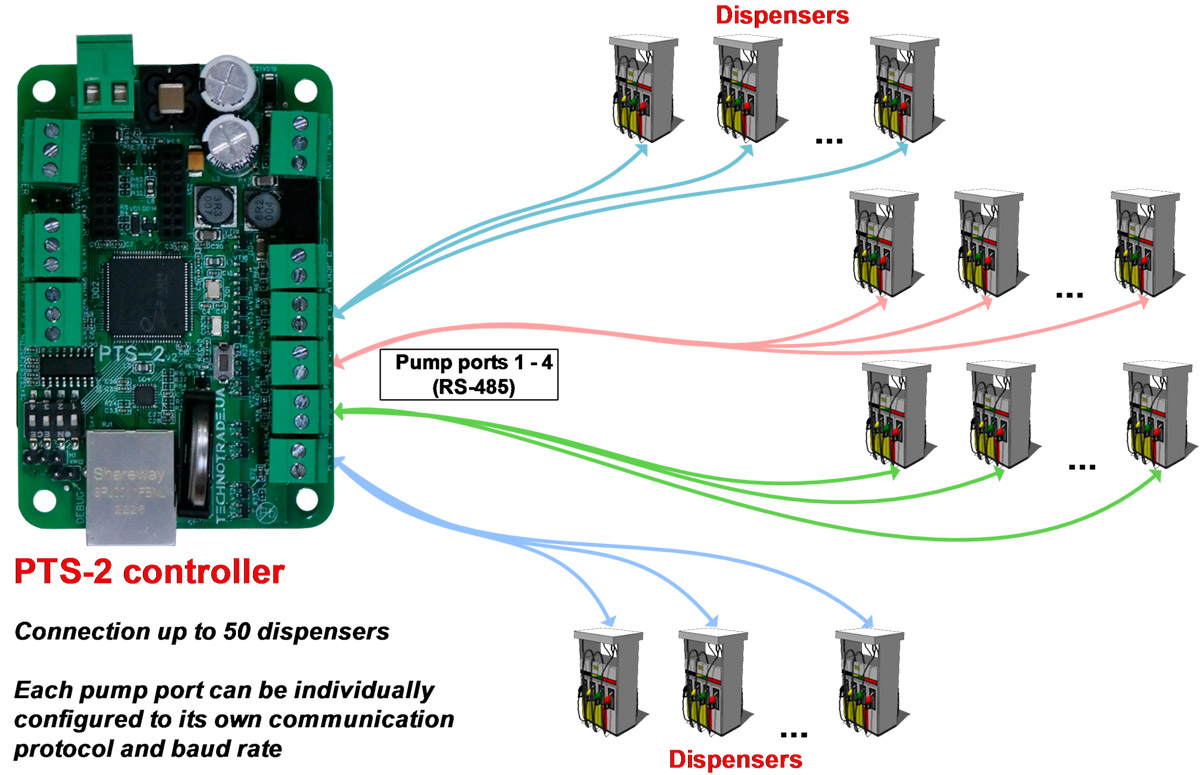

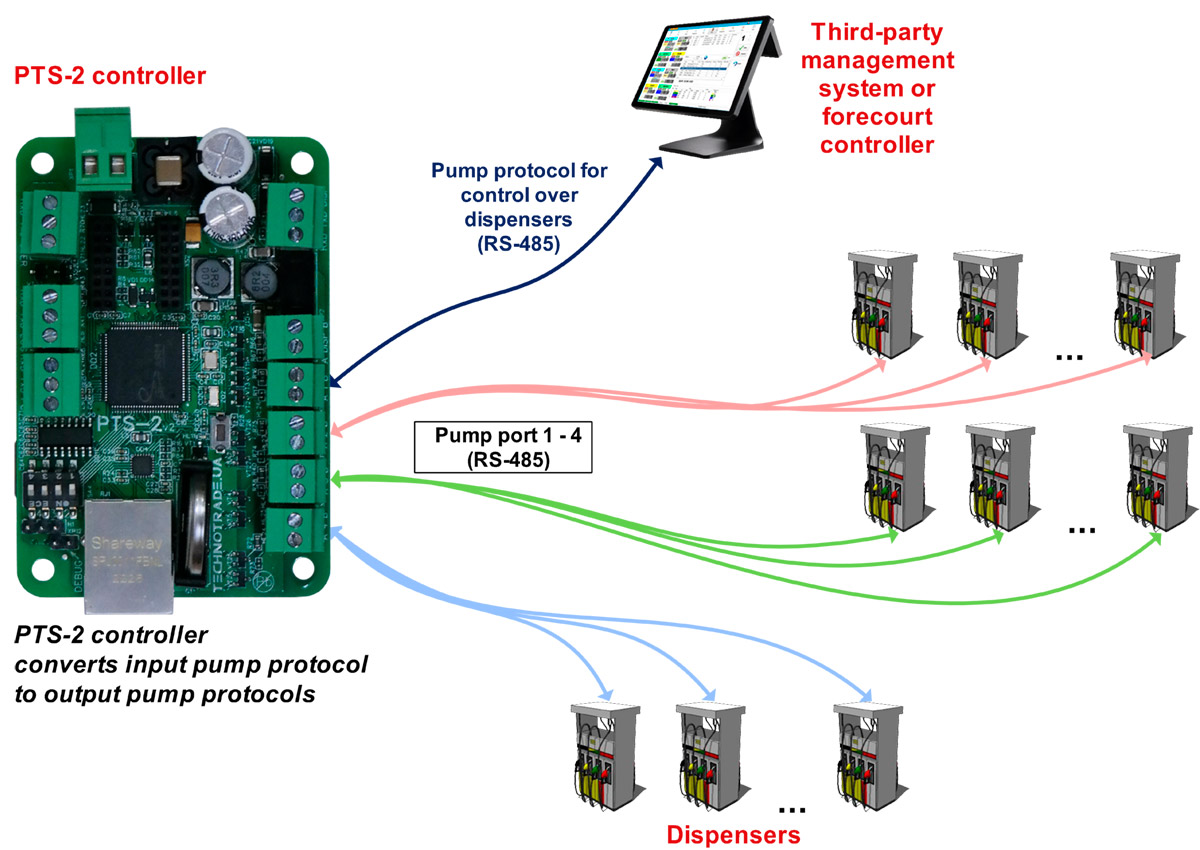

Conexión a los dispensadores
El Controlador PTS-2 puede controlar simultáneamente hasta 120 posiciones de carga, incluso cuando los Dispensadores pertenecen a 4 marcas diferentes y utilizan distintos protocolos de comunicación.
Con un único protocolo de comunicación es posible realizar las siguientes operaciones, independientemente de la marca del Dispensador:
- Consultar el estado del dispensador.
- Iniciar, detener, pausar y reanudar el suministro.
- Configurar y consultar los precios de las mangueras.
- Consultar los contadores totales.
- Obtener información del despacho en tiempo real (volumen, importe y precio).
- Obtener los datos completos de cada transacción finalizada.
- Calcular el volumen compensado por temperatura cuando existe un Sistema Automático de Telemedición de Tanques o una sonda instalada.
- Registrar todas las ventas en el Controlador PTS-2 para generar reportes desde un navegador web y sincronizar automáticamente la información con un servidor remoto.
El Controlador PTS-2 es compatible con más de 135 marcas de Dispensadores y Caudalímetros, ofreciendo una integración sencilla con equipos de los principales fabricantes del mercado.

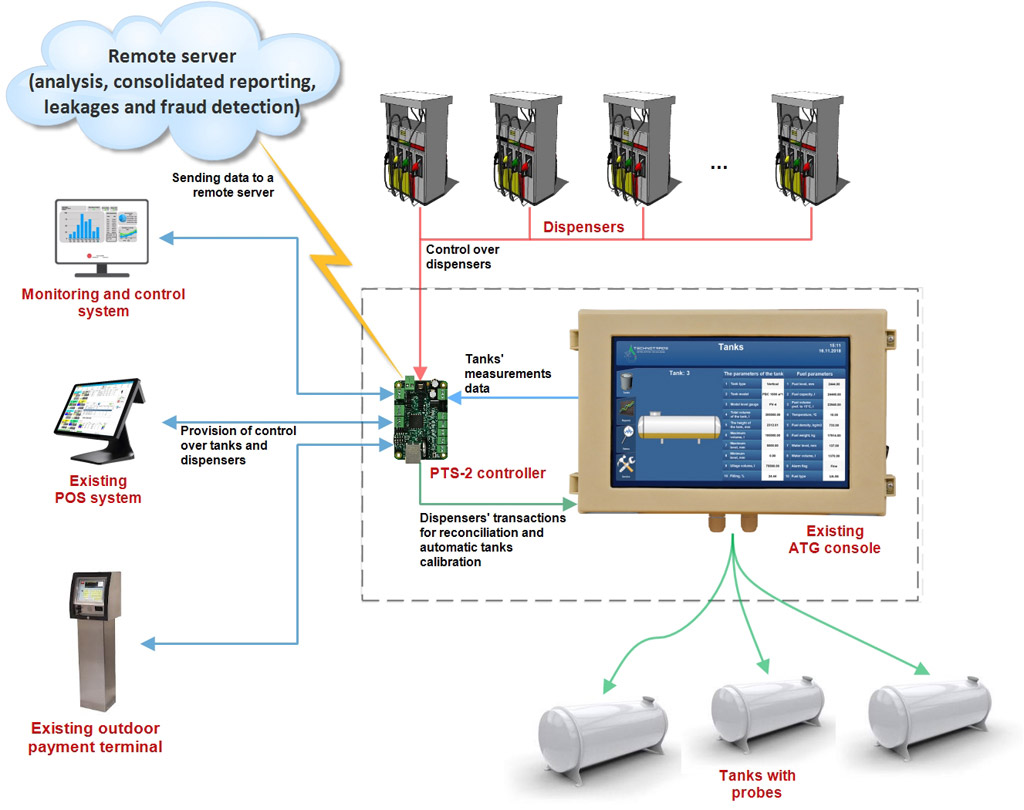

Conexión con Sistema Automático de Telemedición de Tanques y sondas

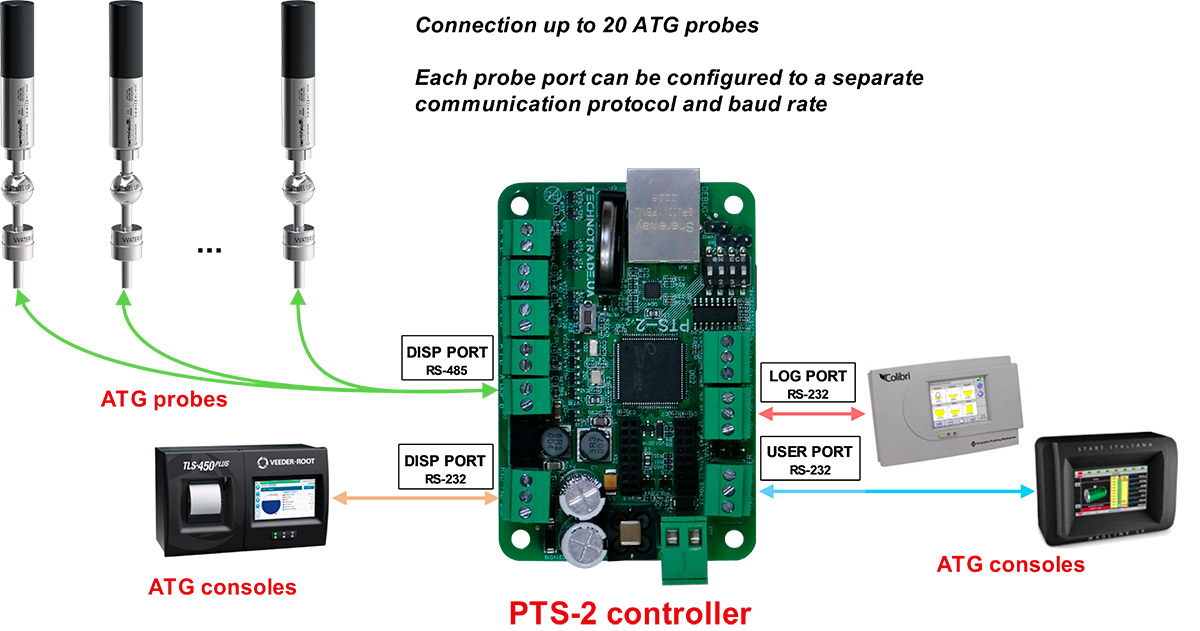

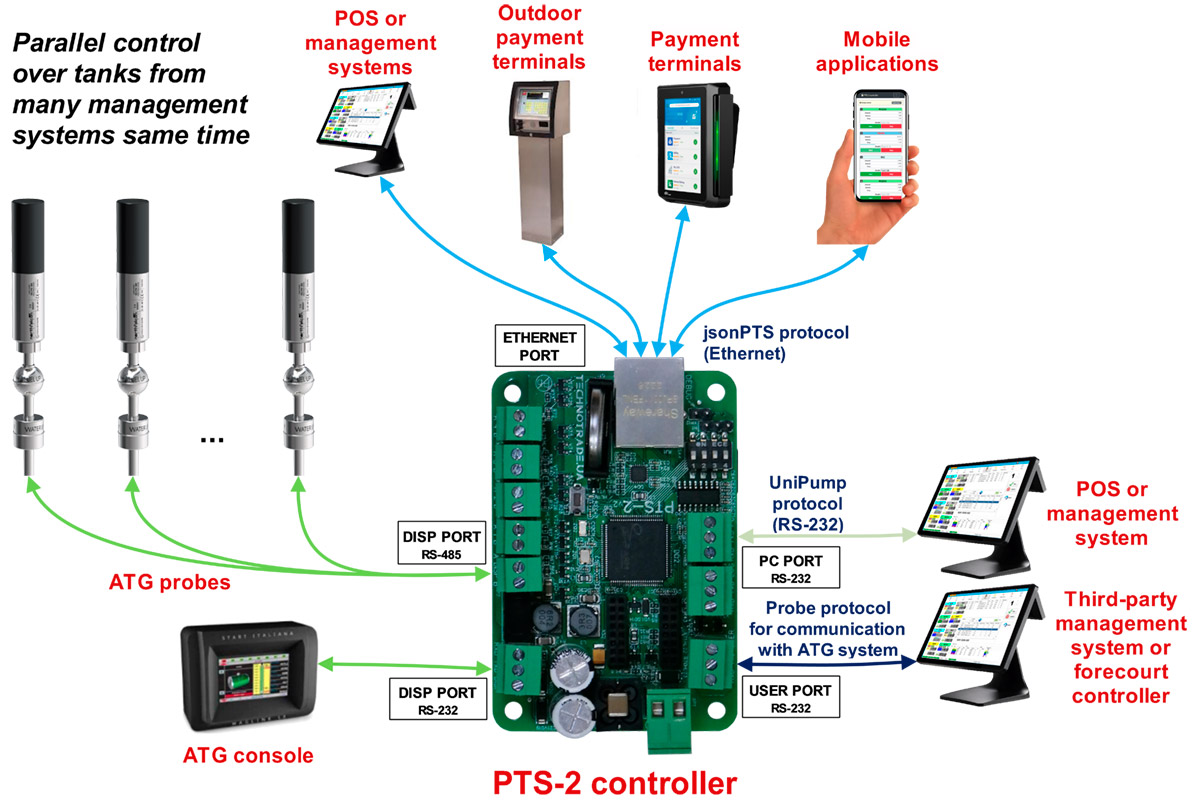

El Controlador PTS-2 puede supervisar hasta 20 tanques simultáneamente equipados con sondas o Sistema Automático de Telemedición de Tanques. Admite la conexión simultánea de hasta 3 marcas diferentes, incluso si utilizan distintos protocolos de comunicación.
Para cualquier tanque, el controlador ofrece:
- Lectura del nivel de combustible, nivel de agua, temperatura, volumen de combustible, volumen de agua, volumen compensado por temperatura, espacio libre (ullage), densidad y masa del combustible.
- Cálculo del volumen de combustible mediante la tabla de calibración del tanque cuando la sonda no proporciona datos de volumen.
- Cálculo automático del volumen compensado por temperatura y de la masa del combustible.
- Detección automática de recepciones de combustible, incluso durante el despacho en los Dispensadores.
- Detección automática de fugas en los tanques.
- Supervisión de alarmas, como fallas de la sonda, niveles altos o bajos de combustible y nivel alto de agua.

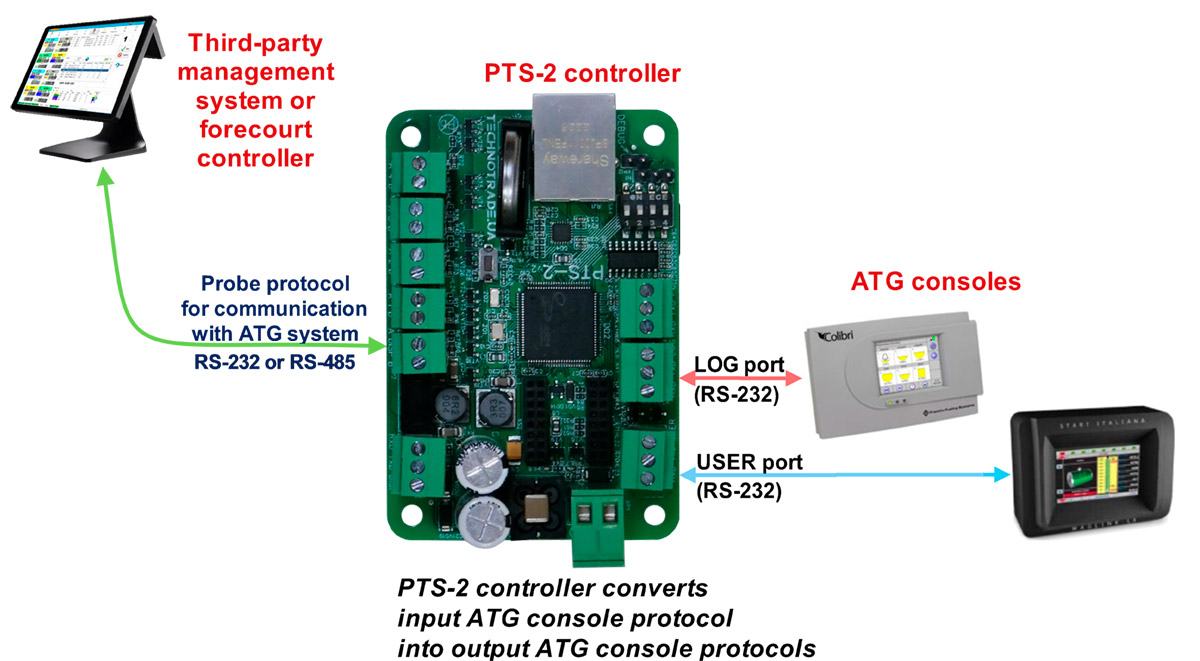

- Envío de datos de ventas de los Dispensadores a las consolas del Sistema Automático de Telemedición de Tanques para generar reportes de conciliación y calibración automática de tanques.
- Almacenamiento de las mediciones para generar reportes desde un navegador web y enviarlas a un servidor remoto para su procesamiento y análisis.
El Controlador PTS-2 es compatible con más de 50 marcas de sondas y Sistema Automático de Telemedición de Tanques que utilizan distintos protocolos de comunicación.
Conexión al Panel de Precios

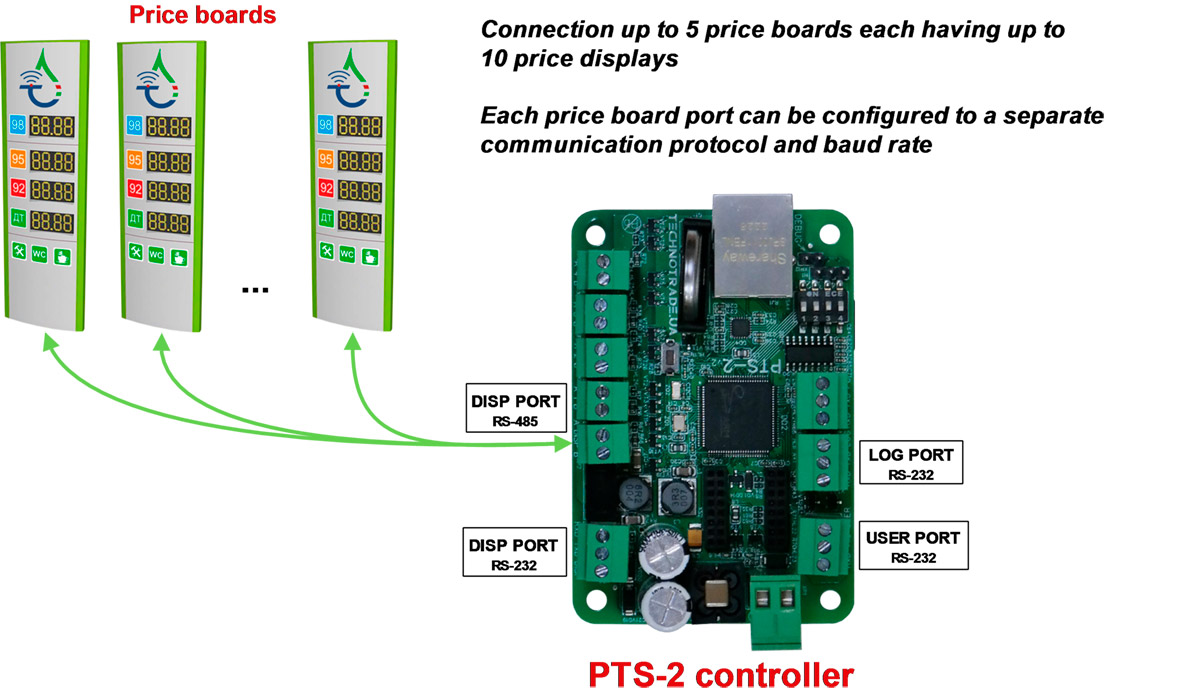

El Controlador PTS-2 puede controlar simultáneamente hasta 5 Paneles de Precios, cada uno con hasta 10 indicadores de precio. Además, admite 3 marcas diferentes que utilizan distintos protocolos de comunicación al mismo tiempo.
El Controlador PTS-2 actualiza automáticamente los precios en los Paneles de Precios cuando se modifican en la configuración.
El Controlador PTS-2 es compatible con diversas marcas de Paneles de Precios y postes mediante múltiples protocolos de comunicación.
Si está conectado a un servidor remoto, el Controlador PTS-2 actualiza los precios tanto en el controlador como en los Paneles de Precios conectados en tiempo real.

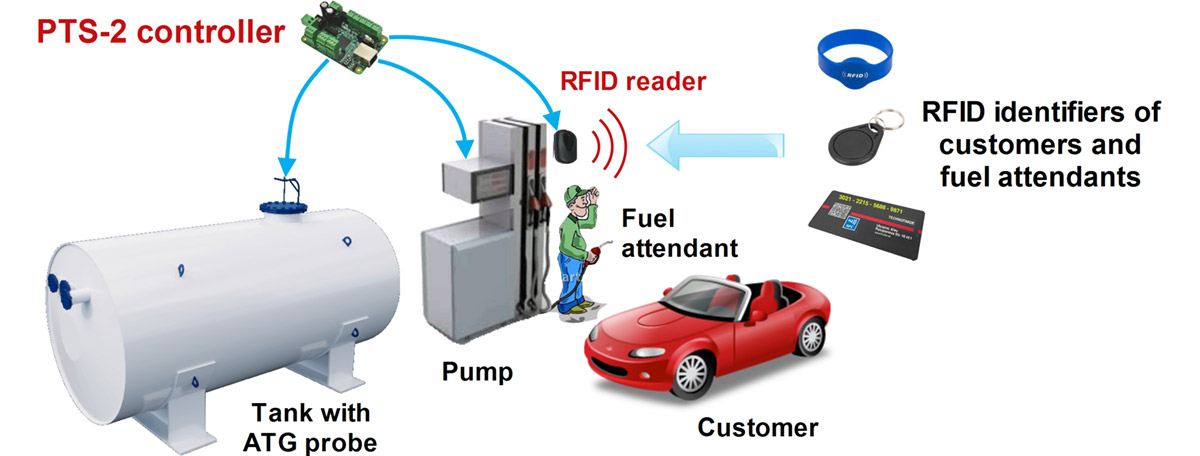

Conexión a Lectores RFID
El Controlador PTS-2 puede leer identificadores RFID (tarjetas, etiquetas, pulseras, etc.) de hasta 51 Lectores RFID de forma simultánea. Los lectores pueden funcionar de manera independiente o asignarse e instalarse en los Dispensadores.
El Controlador PTS-2 administra las etiquetas RFID de clientes y despachadores de combustible, verificando su identidad antes del abastecimiento para evitar operaciones no autorizadas.
Al finalizar cada abastecimiento, el Controlador PTS-2 guarda la información de la transacción junto con los datos RFID, lo que permite rastrear la actividad y generar reportes detallados de ventas por cliente o despachador.
El uso de etiquetas RFID para los despachadores ofrece las siguientes ventajas:
- Solo los despachadores autorizados con una etiqueta RFID válida pueden realizar abastecimientos, evitando el uso no autorizado y el robo de combustible.
- Todas las transacciones quedan registradas y es posible generar reportes de ventas y del efectivo recibido por cada despachador durante cualquier período.
- Los totales de los surtidores al inicio y al final de cada turno se registran automáticamente, eliminando el registro manual.
- No es necesario asignar despachadores a Dispensadores específicos; cualquier despachador puede atender cualquier surtidor y su actividad queda registrada con precisión.
- La administración de la estación puede supervisar el desempeño de cada despachador e identificar su nivel de actividad.
- Cualquier intento de fraude o robo de combustible se detecta, registra automáticamente y se refleja en los reportes.

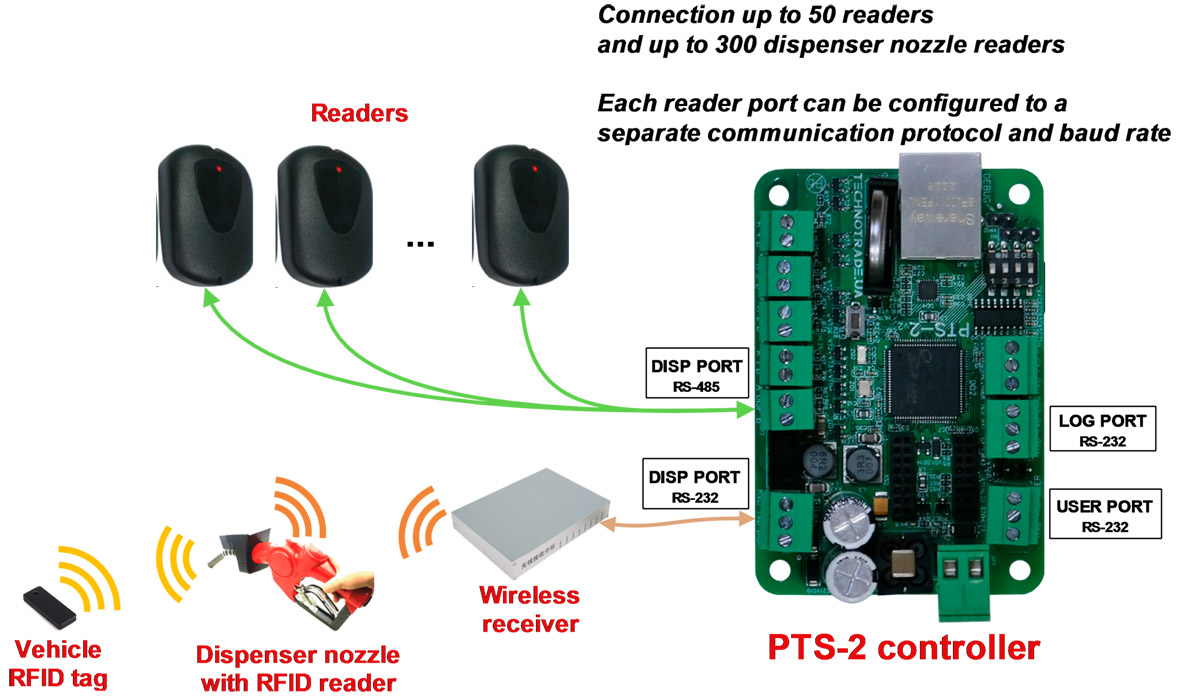

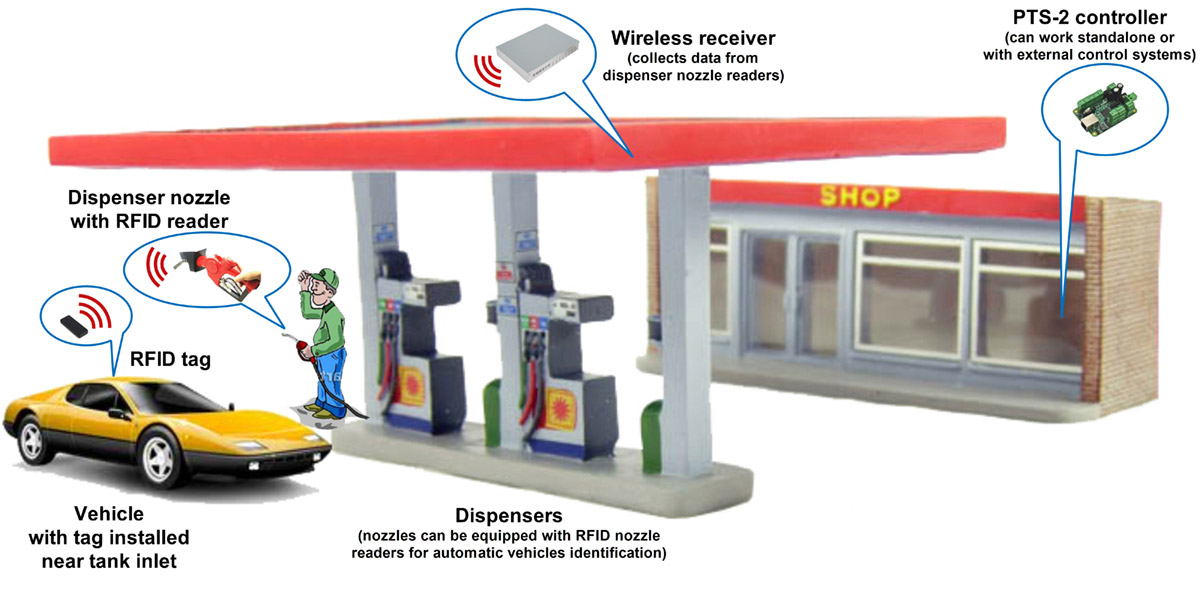

Conexión al Sistema AVI
El Controlador PTS-2 es compatible con diferentes marcas de Sistema AVI, que identifican automáticamente el vehículo cuando la boquilla se inserta en el tanque de combustible.
El Sistema AVI ofrece tres beneficios principales:
- Identificación automática del vehículo sin intervención del conductor.
- Verificación automática de la cuenta del vehículo (saldo, descuentos, programas de fidelización, etc.).
- Prevención del robo de combustible, garantizando que el abastecimiento se realice únicamente al vehículo autorizado.
Una vez insertada la boquilla, el Controlador PTS-2 identifica el vehículo, verifica su cuenta, aplica el descuento o programa de fidelización correspondiente e inicia el abastecimiento automáticamente.
Durante el abastecimiento, el Controlador PTS-2 supervisa continuamente la etiqueta del vehículo. Si la boquilla se retira para abastecer otro vehículo o un recipiente, el suministro se pausa automáticamente y solo se reanuda cuando la boquilla vuelve al tanque del vehículo original.
El Controlador PTS-2 permite configurar qué Dispensadores cuentan con Sistema AVI y cuáles no, facilitando su instalación únicamente en equipos específicos, por ejemplo, los destinados a flotas.
Al finalizar el abastecimiento, el Controlador PTS-2 almacena la información de la transacción junto con las etiquetas de los vehículos detectadas, permitiendo generar reportes y sincronizar los datos con un servidor remoto.
Marcas compatibles de Sistema AVI:
- GateX AVI
- Hectronic AVI
- HID AVI
- LoopTag AVI
- Mingte AVI
- OTI PetroSmart AVI
- Viotys AVI
- Otras marcas

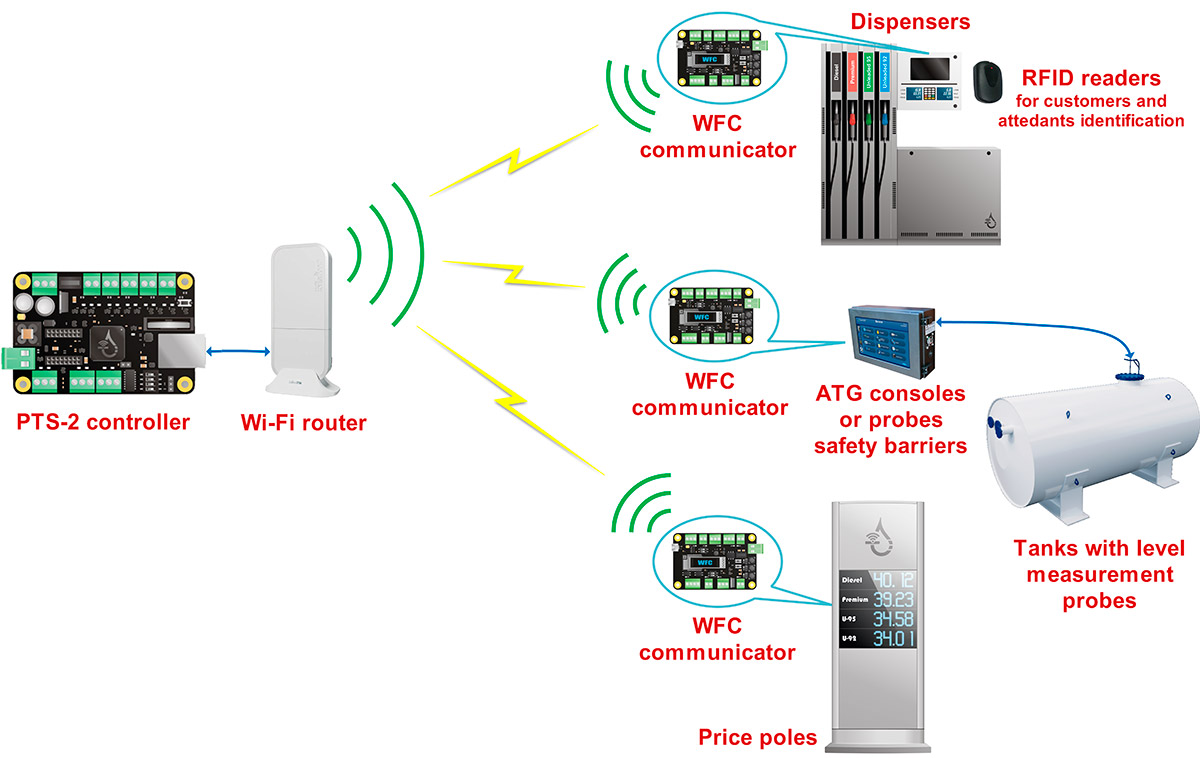

Comunicación Inalámbrica
El Controlador PTS-2 permite la comunicación inalámbrica con los equipos de la estación mediante el Comunicador Inalámbrico WFC, eliminando la necesidad de instalar cables de comunicación. Es compatible con Dispensadores (combustible, GLP y GNC), sondas y consolas del Sistema Automático de Telemedición de Tanques, así como con Paneles de Precios de distintas marcas.
El Comunicador WFC incorpora múltiples interfaces de hardware (lazo de corriente, interfaces por voltaje, RS-485, RS-422 y RS-232), compatibles con la mayoría de las marcas de Dispensadores, además de un puerto adicional para Lectores RFID instalados en ellos.
La comunicación con el Comunicador WFC se realiza mediante una red Wi-Fi segura y su configuración se efectúa desde un navegador web.
En conjunto con el Controlador PTS-2, el Comunicador WFC proporciona la conectividad inalámbrica, mientras que el controlador administra la comunicación con los Dispensadores, el Sistema Automático de Telemedición de Tanques, los Paneles de Precios, los Lectores RFID y el Sistema AVI.
Puede instalarse un Comunicador WFC para cada dispositivo o compartir uno entre varios equipos que utilicen la misma interfaz y protocolo de comunicación, como RS-485.
Gracias a su tamaño compacto, similar al de una tarjeta de crédito, el Comunicador WFC puede instalarse fácilmente dentro de equipos de terceros.
Control de Cisternas de Combustible y Seguimiento por GPS
El Controlador PTS-2 es compatible con los principales medidores electrónicos utilizados en Cisternas de Combustible, entre ellos:
- Gilbarco Veeder Root EMR3 y EMR4
- Total Control Systems TCS 3000
- Liquid Controls LectroCount LCR II, LCR 600 y LCR iQ
- Satam Equalis
- SAMPI TEX y TE550
- IPT
- Yokogawa Rotomass
- Medidores con salida por pulsos

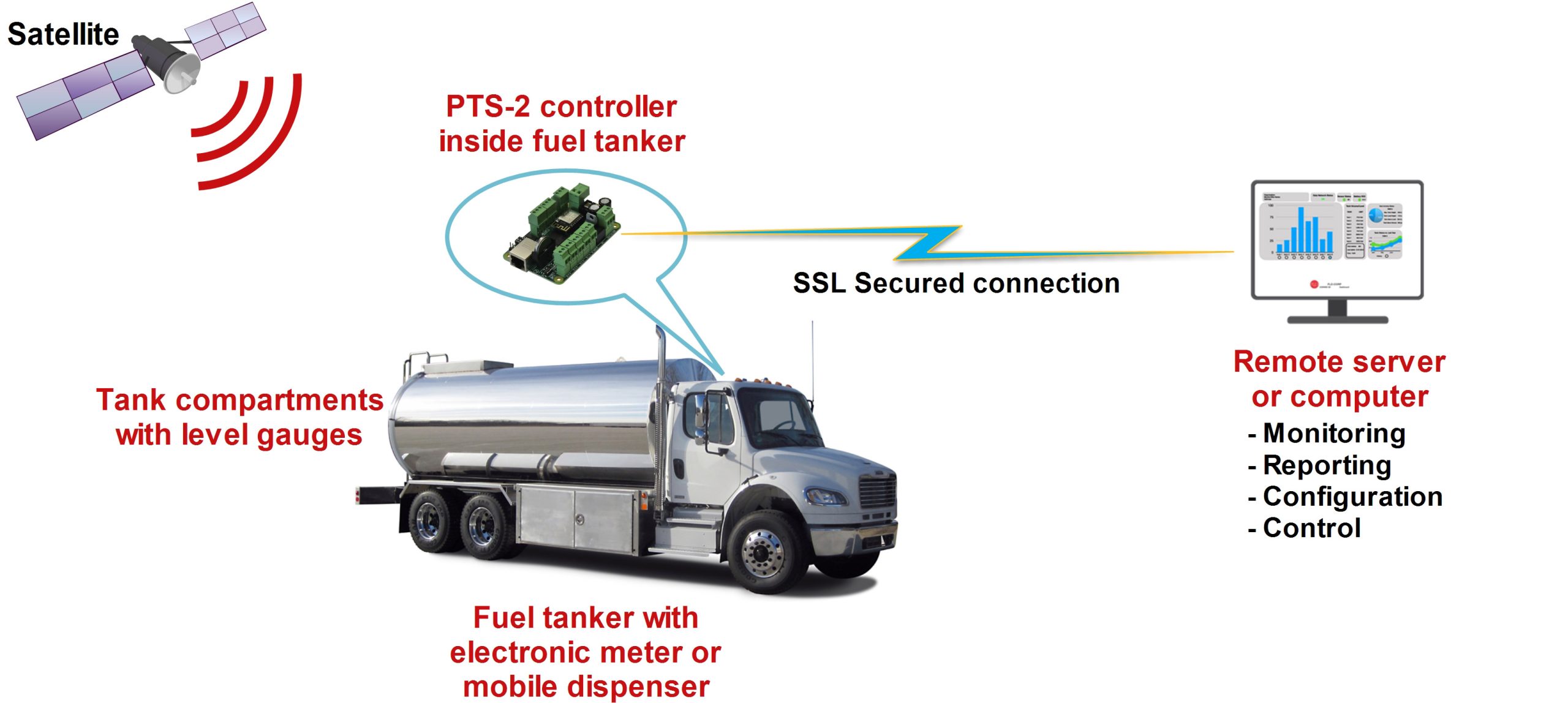

Con un módulo GPS opcional, el Controlador PTS-2 permite realizar el seguimiento de:
- Ubicación actual del vehículo.
- Historial de la ruta recorrida.
- Cambios en el nivel de combustible durante el transporte.
- Lugares donde cambió el nivel del tanque (con sondas instaladas).
- Lugares donde se realizó el despacho de combustible a través del Caudalímetro.
Esta información permite supervisar el recorrido de la Cisterna de Combustible y detectar posibles fraudes, ya que los cambios en el nivel de combustible se registran junto con las coordenadas GPS y se envían automáticamente a un servidor remoto para su análisis.
El Controlador PTS-2 registra todas las operaciones de despacho, las almacena en su base de datos local y las sincroniza con un servidor central. Además, puede calcular automáticamente el volumen de combustible compensado por temperatura cuando esta función no está disponible en el medidor utilizado.
Si la Cisterna de Combustible dispone de un Sistema Automático de Telemedición de Tanques, el Controlador PTS-2 detecta automáticamente las cargas y descargas de combustible, registrando y sincronizando toda la información.
Al combinar el seguimiento GPS con el monitoreo del nivel de combustible, es posible detectar extracciones o entregas no autorizadas e identificar con precisión el lugar donde ocurrieron.

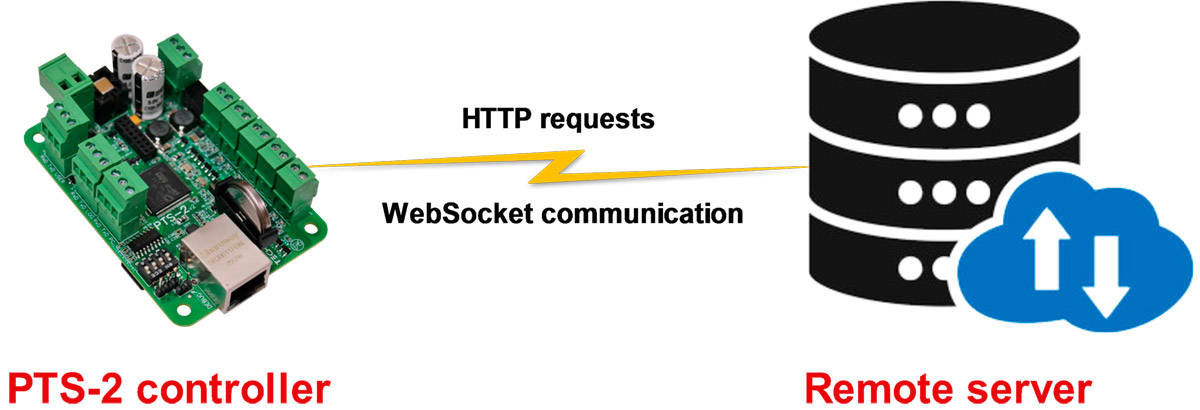

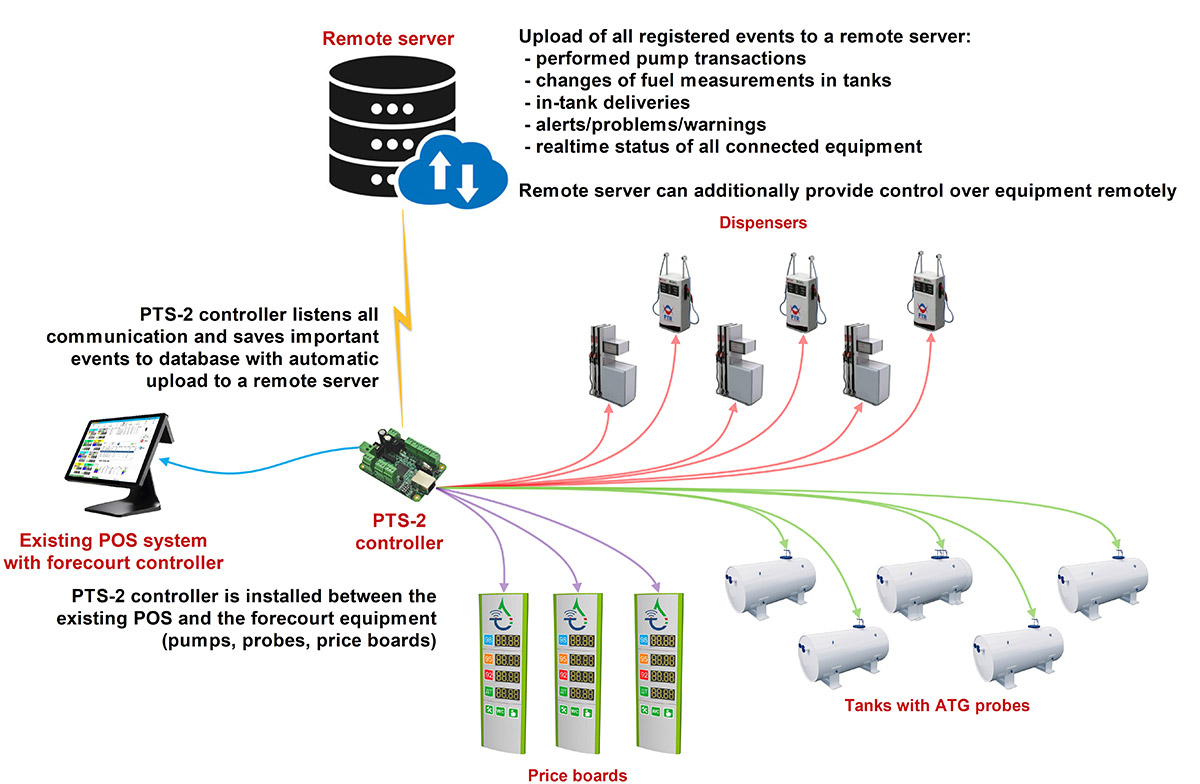

Comunicación con un Servidor Remoto
El Controlador PTS-2 puede establecer una conexión segura con un servidor remoto mediante su dirección IP o nombre de dominio, incluso cuando está instalado en una estación de servicio sin dirección IP fija o en una Cisterna de Combustible.
El controlador mantiene una comunicación continua con el servidor, enviando información en formato JSON para reportes e integración con sistemas de terceros. Además, puede recibir solicitudes remotas, como la autorización de Dispensadores, la actualización de precios de combustible o la administración de etiquetas RFID.
Para un control remoto completo, el Controlador PTS-2 es compatible con el protocolo WebSocket (RFC 6455), permitiendo al servidor administrar la configuración, los Dispensadores, el Sistema Automático de Telemedición de Tanques y los reportes en tiempo real.
En todos los casos, el Controlador PTS-2 funciona como cliente, por lo que no es necesario disponer de una dirección IP fija.
Datos de las Transacciones de Abastecimiento
En cada operación de abastecimiento, el controlador envía al servidor remoto:
- Fecha y hora de inicio y fin de la transacción.
- Número del Dispensador y de la boquilla.
- Identificador y nombre del combustible.
- Número del tanque asociado.
- Número de la transacción.
- Precio del combustible.
- Volumen despachado.
- Volumen compensado por temperatura (15 °C).
- Importe total.
- Valores acumulados de volumen y monto del Dispensador.
- Etiqueta RFID del cliente o del despachador.
- Identificador del sistema de gestión que autorizó la operación.
Con esta información, el servidor remoto puede:
- Generar reportes detallados de ventas.
- Calcular el caudal de cada boquilla.
- Detectar posibles robos de combustible comparando los acumuladores del Dispensador con las transacciones registradas.
- Analizar la productividad de cada Dispensador.
Verificación de Etiquetas RFID de Clientes

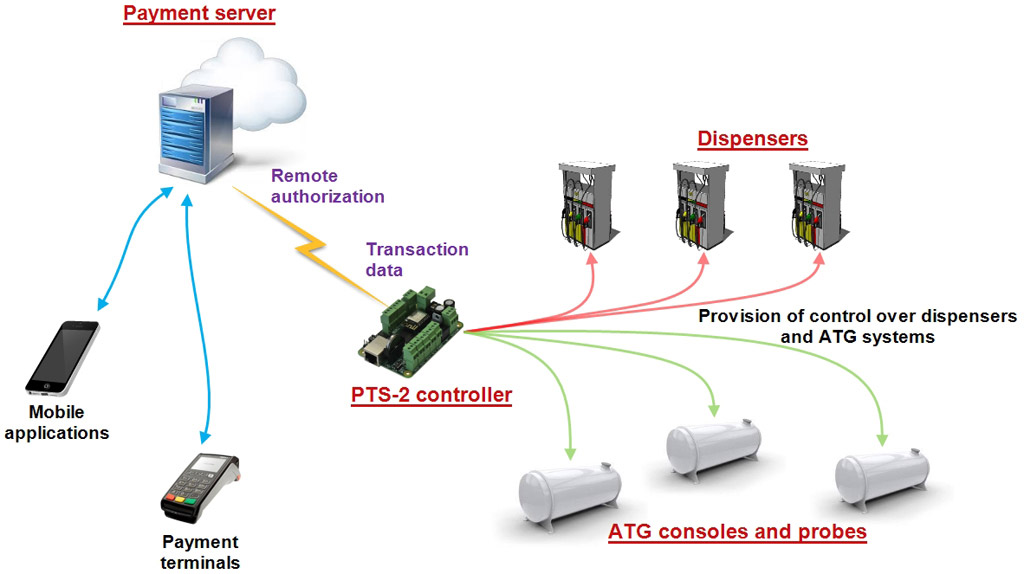

Cuando un cliente presenta una etiqueta RFID antes del abastecimiento, el Controlador PTS-2 envía al servidor remoto la siguiente información:
- Identificador de la etiqueta.
- Dispensador y boquilla seleccionados.
- Identificador y nombre del combustible.
- Precio del combustible.
El servidor remoto verifica:
- La validez de la etiqueta.
- La autorización para abastecer el combustible seleccionado.
- La autorización para abastecer en esa estación de servicio.
- El tipo de cuenta del cliente.
- El saldo disponible.
- Descuentos, programas de fidelización o precios especiales.
- Los datos del cliente para una verificación local, si es necesario.
Si la validación es satisfactoria, el Controlador PTS-2 autoriza automáticamente el abastecimiento según el saldo disponible y el precio correspondiente. Al finalizar la operación, los datos de la transacción se envían inmediatamente al servidor remoto para actualizar la cuenta del cliente.
Mediciones de Tanques
El Controlador PTS-2 envía automáticamente las mediciones de los tanques cada vez que detecta un cambio en el nivel del producto.
La información enviada incluye:
- Fecha y hora de la medición.
- Número del tanque.
- Estado y errores de la sonda.
- Alarmas del tanque.
- Nivel de combustible y de agua.
- Temperatura del combustible.
- Volumen de combustible y de agua.
- Espacio disponible (ullage).
- Volumen compensado por temperatura.
- Densidad y masa del combustible.
- Información sobre posibles fugas.
Con estos datos, el servidor remoto puede:
- Supervisar el estado de cada tanque en tiempo real.
- Analizar el consumo de combustible.
- Realizar proyecciones de abastecimiento.
- Comparar el inventario del tanque con las ventas de los Dispensadores para detectar pérdidas, fugas o posibles robos.
Recepción de Combustible en Tanques
El Controlador PTS-2 detecta automáticamente cada descarga de combustible en un tanque, registra la operación y envía la información al servidor remoto.
Para cada recepción de combustible se registran:
- Fecha y hora de inicio y fin.
- Número del tanque.
- Nivel de combustible y de agua antes y después de la descarga.
- Temperatura del combustible antes y después de la descarga.
- Volumen de combustible antes y después de la descarga.
- Volumen compensado por temperatura antes y después de la descarga.
- Densidad del combustible antes y después de la descarga.
- Masa del combustible antes y después de la descarga.
Con esta información, el servidor remoto puede determinar con precisión la cantidad de combustible recibida en cada tanque.
Errores y Alarmas
El Controlador PTS-2 supervisa continuamente el estado de los equipos y reporta automáticamente cualquier evento, entre ellos:
- Dispensadores fuera de línea.
- Errores en los Dispensadores.
- Sondas del Sistema Automático de Telemedición de Tanques fuera de línea.
- Errores en las sondas.
- Alarmas de los tanques (nivel alto, nivel crítico alto, nivel bajo, nivel crítico bajo y nivel alto de agua).
- Fugas en los tanques.
- Flotadores de las sondas bloqueados.
- Paneles de Precios fuera de línea.
- Errores en los Paneles de Precios.
- Lectores RFID fuera de línea.
- Errores en los Lectores RFID.
- Tiempo de funcionamiento del controlador.
- Fallas de alimentación eléctrica.
- Bajo voltaje de la batería.
- Alta temperatura del procesador.
- Otros eventos del sistema.
Gracias a esta información, el servidor remoto puede alertar de inmediato al personal técnico para resolver los problemas con rapidez y mantener la operación de la estación de servicio de forma segura y continua.
Seguimiento por GPS
Cuando el Controlador PTS-2 está instalado en una Cisterna de Combustible, registra información GPS, incluyendo:
- Fecha y hora.
- Latitud y longitud.
- Velocidad del vehículo.
- Dirección de desplazamiento.
El servidor remoto muestra la ubicación del vehículo en un mapa, supervisa la ruta y la velocidad, e identifica los lugares donde se realizaron descargas de combustible o se detectaron cambios en el nivel de los tanques, facilitando la detección de posibles robos de combustible.
Estado de los Equipos en Tiempo Real
El Controlador PTS-2 transmite continuamente el estado en tiempo real de:
- Dispensadores.
- Sondas del Sistema Automático de Telemedición de Tanques.
- Receptor GPS.
- Alarmas del sistema.
- El propio controlador.
La información se envía cada segundo o con mayor frecuencia, permitiendo al servidor remoto supervisar todos los equipos de la estación de servicio en tiempo real y generar indicadores operativos adicionales.
Configuración y Control Remoto
El Controlador PTS-2 permite que el servidor remoto consulte y actualice su configuración de forma remota.
Por ejemplo, una actualización de precios realizada en el servidor se aplica automáticamente a los Dispensadores y Paneles de Precios conectados en toda la red de estaciones de servicio.
Además, el servidor remoto puede enviar comandos para:
- Actualizar los precios de los combustibles.
- Actualizar la lista de etiquetas RFID autorizadas para los despachadores.
- Autorizar un Dispensador.
- Detener todos los Dispensadores en caso de emergencia.
- Solicitar mediciones de los tanques.
- Obtener reportes.
- Ejecutar cualquier otra operación compatible con el Controlador PTS-2.
Operación Automática
El Controlador PTS-2 puede funcionar de forma autónoma, sin necesidad de un sistema de control adicional. Administra los Dispensadores y el Sistema Automático de Telemedición de Tanques, almacena toda la información localmente y la envía automáticamente a un servidor remoto. Esto permite operar una estación de servicio totalmente automatizada con una infraestructura mínima y alta confiabilidad a largo plazo.
El controlador autoriza automáticamente los Dispensadores, registra todas las ventas, supervisa las mediciones de los tanques y detecta automáticamente las cargas y descargas de combustible.
Los despachadores utilizan etiquetas RFID para autorizar el uso de los Dispensadores, evitando abastecimientos no autorizados y permitiendo identificar qué operaciones fueron realizadas por cada operador.
Toda la información recopilada se sincroniza automáticamente con un servidor remoto para realizar conciliaciones, calibración automática de tanques y detección de fugas o robos de combustible.

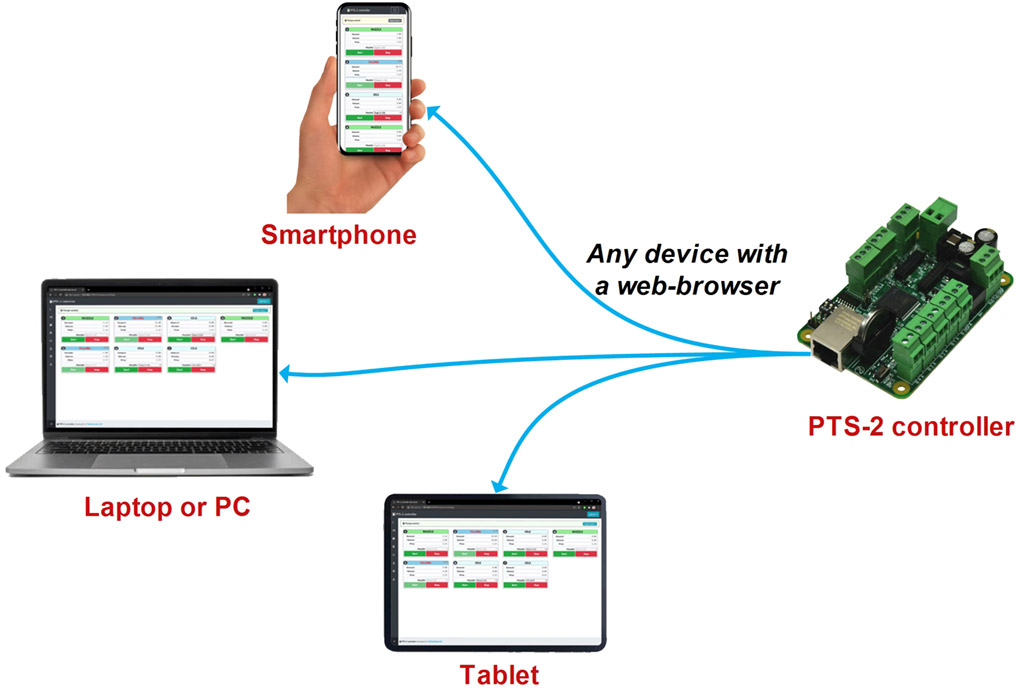

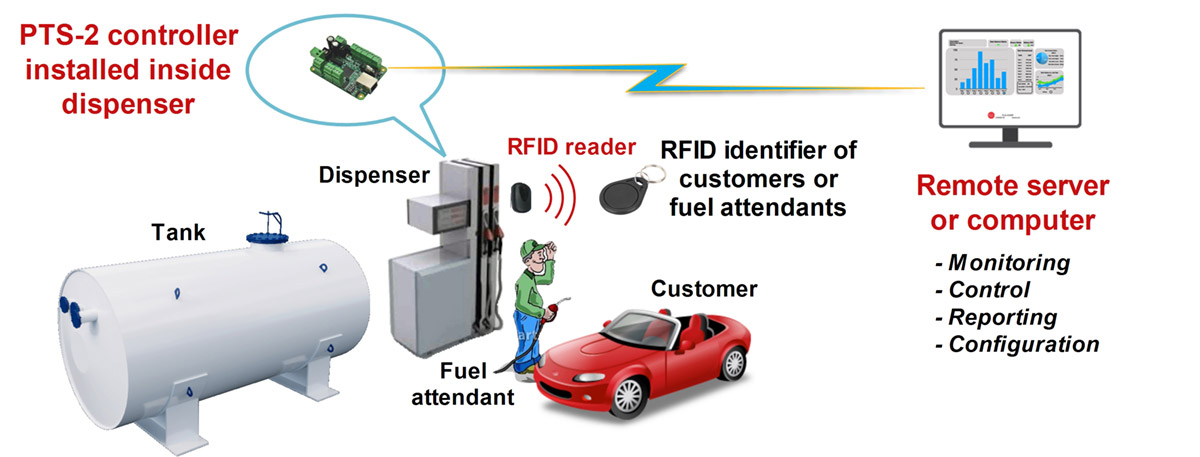

Además, el Controlador PTS-2 puede utilizarse como un dispositivo IoT para comunicarse con los Dispensadores y las sondas del Sistema Automático de Telemedición de Tanques, recopilar información y transmitirla de forma segura a un servidor remoto.
Integración con Sistemas de Pago

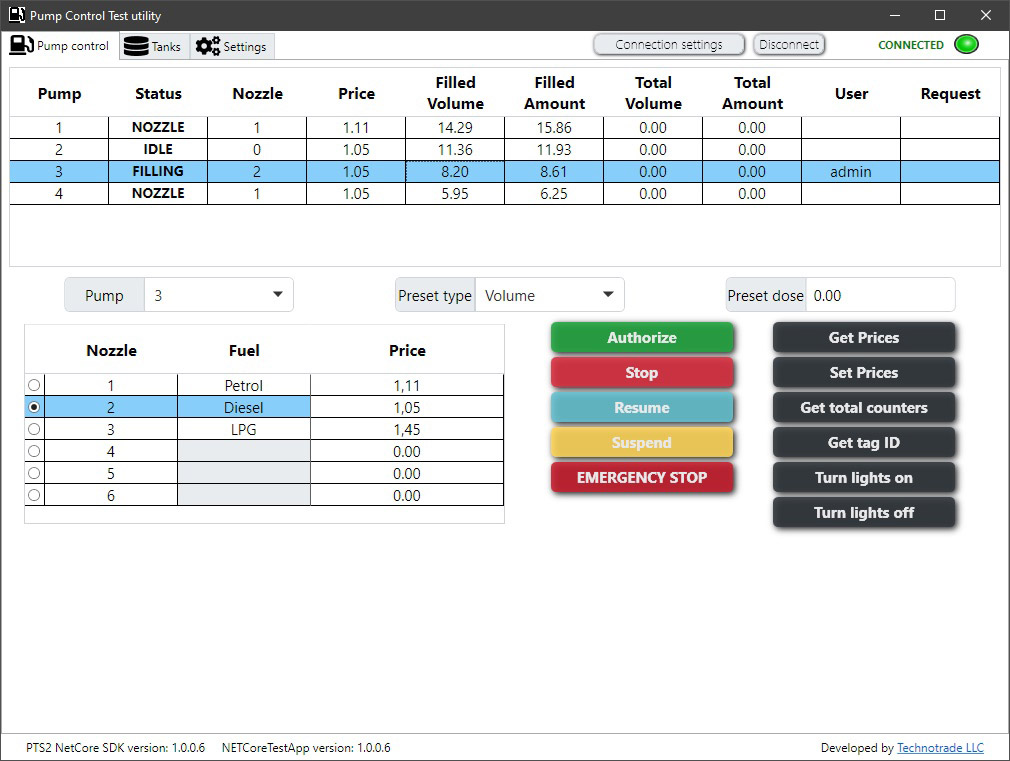

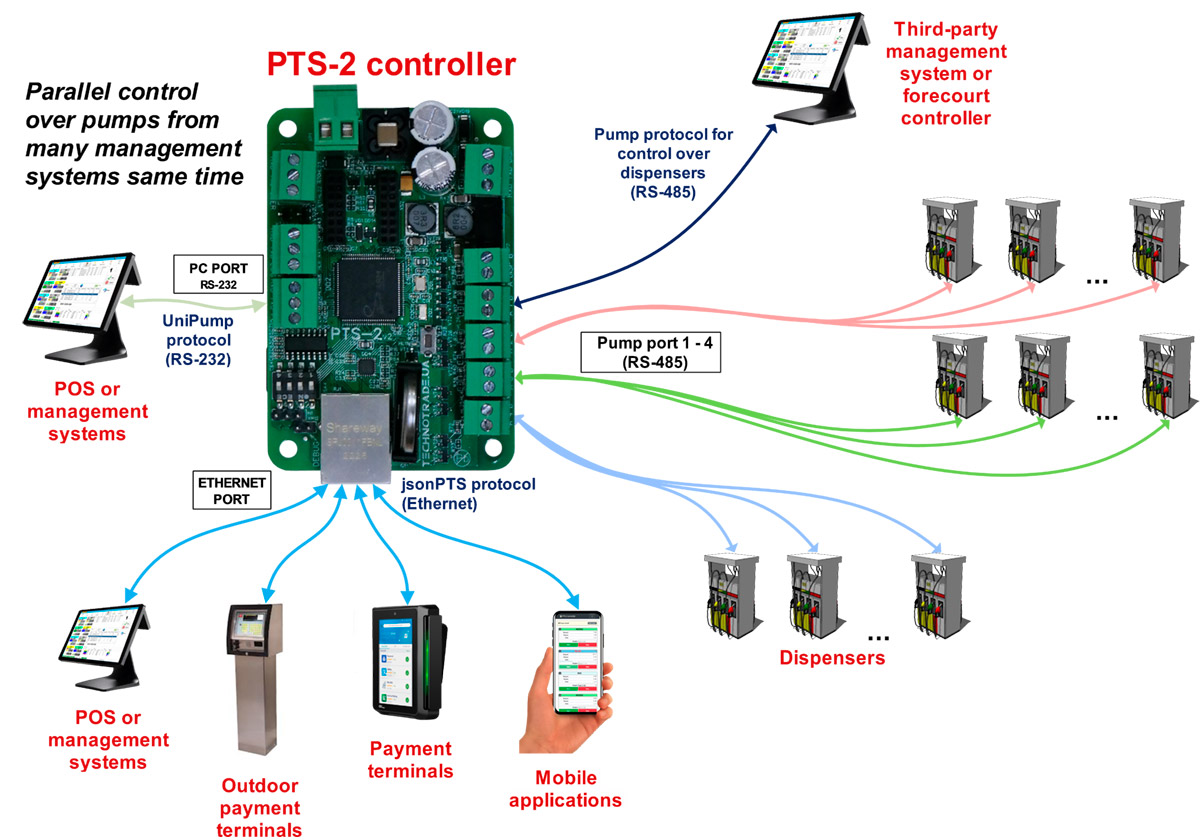

El Controlador PTS-2 dispone de una API completa que facilita su integración con Terminales de Pago, sistemas POS para comercios y el Sistema de Gestión Para Estaciones De Servicio. Después de cada venta, envía automáticamente la información de la transacción a un servidor remoto.
El Controlador PTS-2 ya es compatible con diversos sistemas y aplicaciones de pago, permitiendo a los clientes pagar el combustible desde una Aplicación Movil mediante tarjetas bancarias, además de acumular puntos y acceder a programas de fidelización y descuentos.
La Aplicación Movil puede funcionar junto con el sistema de gestión local durante el día y habilitar el autoservicio durante la noche, cuando el sistema POS no está en funcionamiento y no hay cajero. Desde la aplicación, los clientes pueden localizar estaciones de servicio cercanas, realizar el pago de forma remota y supervisar el proceso de abastecimiento.

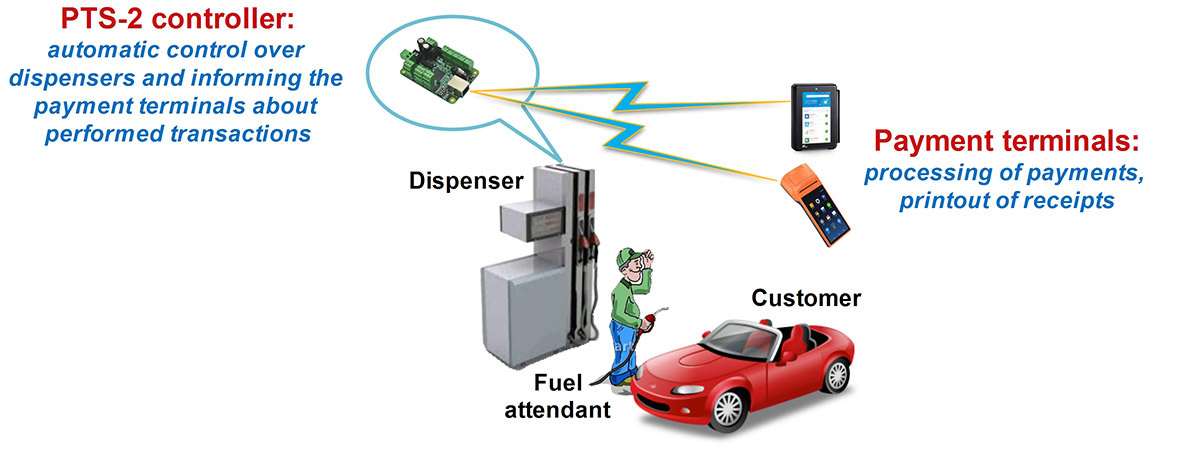

Integración con Terminales Bancarios de Pago
El Controlador PTS-2 puede integrarse con Terminales de Pago bancarios instalados en los Dispensadores o con terminales portátiles utilizados por los despachadores.
El Terminal de Pago procesa la tarjeta bancaria del cliente y envía al Controlador PTS-2 la autorización del abastecimiento con el límite solicitado. El controlador realiza el despacho de combustible, lo detiene al alcanzar el monto o volumen autorizado y devuelve los datos de la transacción al Terminal de Pago, que completa el cobro e imprime el comprobante para el cliente.

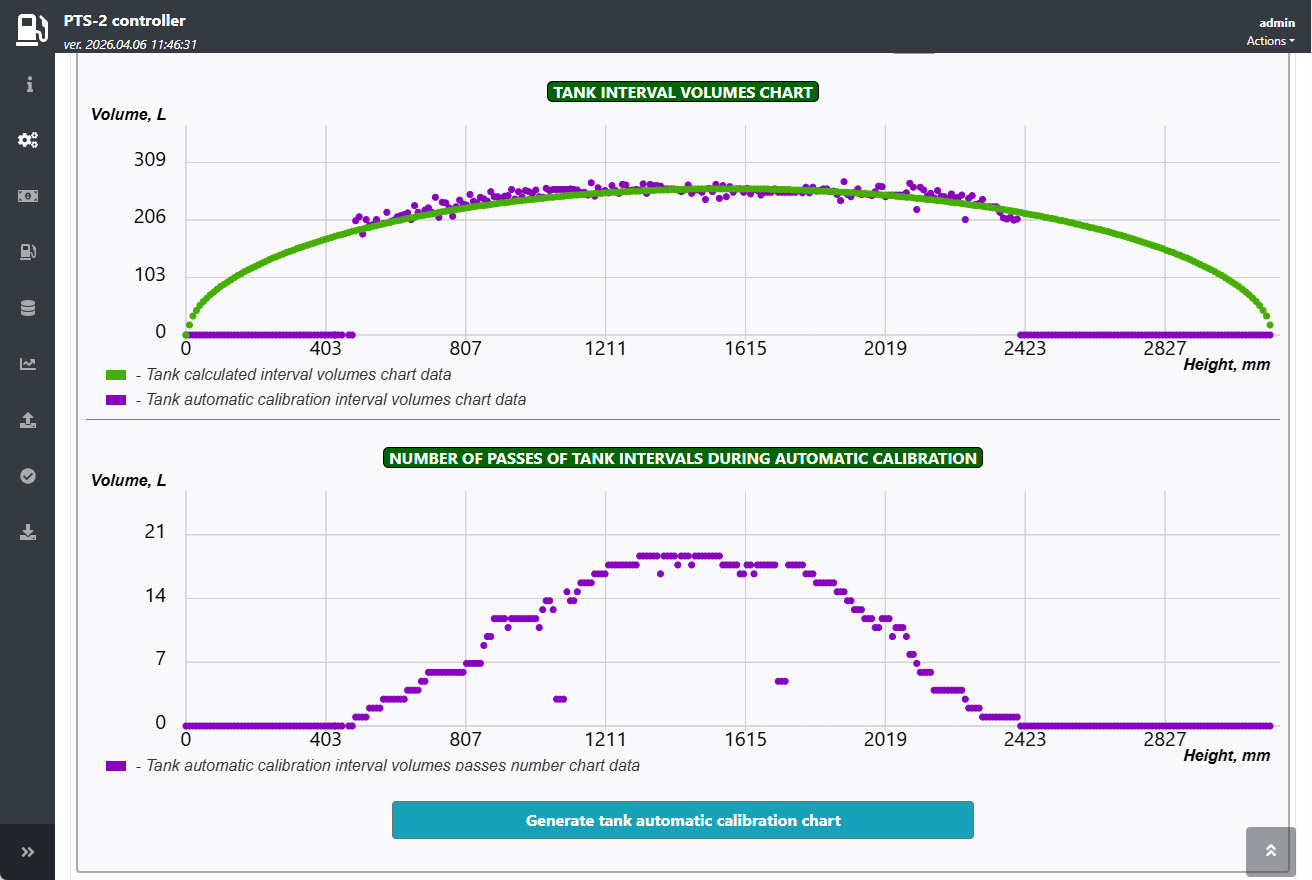

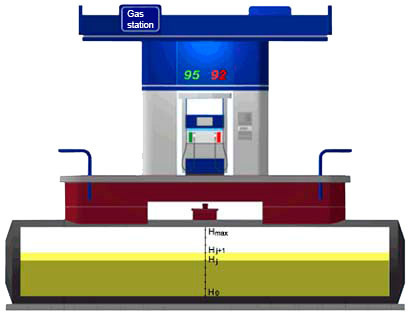

Calibración Automática de Tanques
Los tanques cilíndricos horizontales utilizados en las estaciones de servicio cuentan con una tabla de calibración que relaciona el nivel de combustible con su volumen. Esta tabla se utiliza para calcular el inventario de combustible, registrar las recepciones de producto, obtener el volumen compensado por temperatura y realizar otros procesos operativos.
Con el tiempo, factores como deformaciones del tanque, inclinaciones o influencias externas reducen la precisión de la tabla de calibración original suministrada por el fabricante. Como resultado, disminuye la exactitud del control de inventario y normalmente es necesario recalibrar el tanque mediante un procedimiento costoso que requiere vaciarlo, llenarlo con agua, utilizar equipos especializados y detener la operación de la estación.

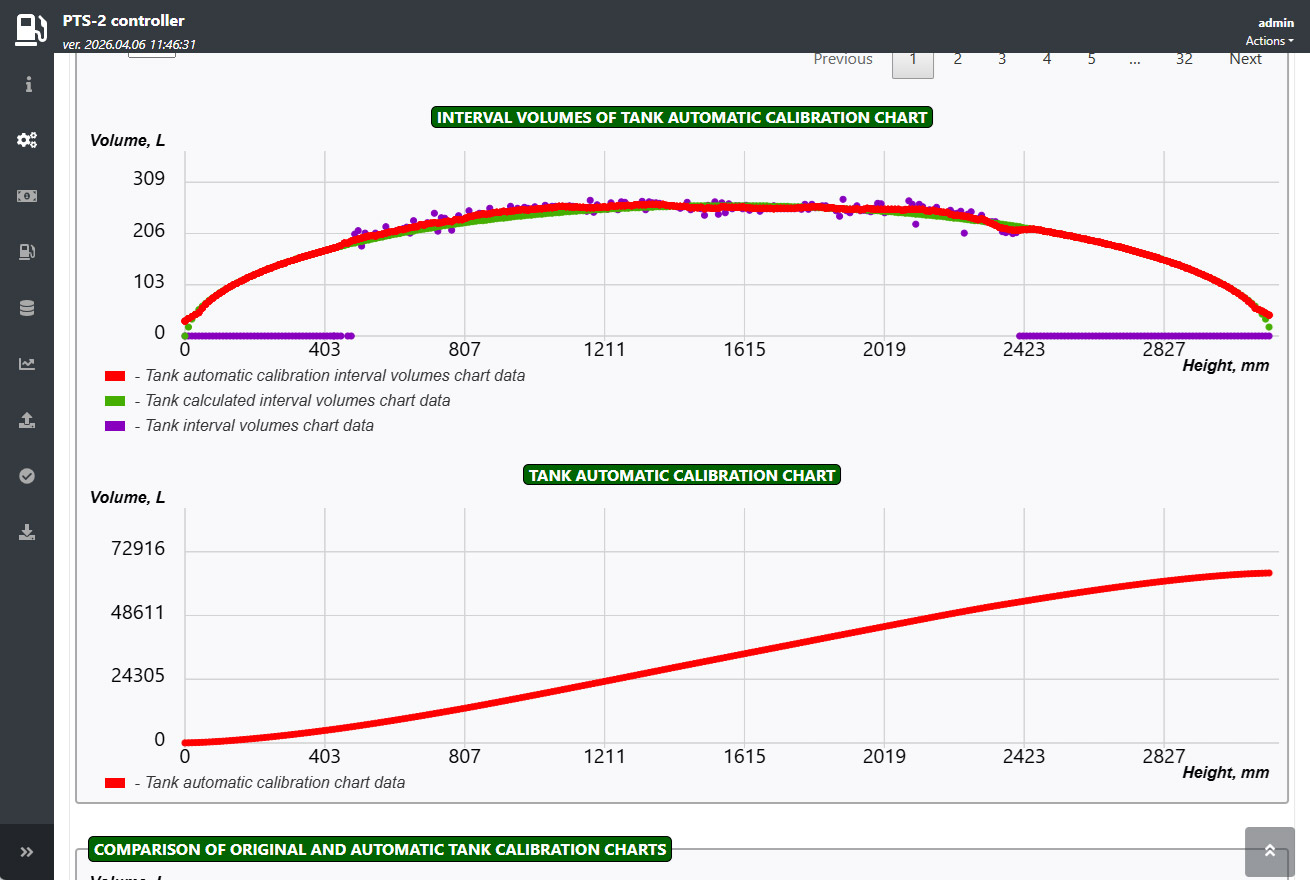

El Controlador PTS-2 incorpora una función de calibración automática de tanques, eliminando la necesidad de interrumpir el funcionamiento de la estación de servicio.
El Controlador PTS-2 se comunica continuamente con los Dispensadores y las sondas del Sistema Automático de Telemedición de Tanques, utilizando sus mediciones para generar y actualizar automáticamente tablas de calibración precisas para cada tanque, de acuerdo con su estado real.
Este proceso completamente automatizado mejora la precisión del inventario, el registro de las recepciones de combustible, el cálculo del volumen compensado por temperatura y otros procesos operativos, sin detener la operación de la estación de servicio. Además, el sistema es compatible con más de 200 marcas de Dispensadores y sondas del Sistema Automático de Telemedición de Tanques.
Conversión de Protocolos
El Controlador PTS-2 puede convertir protocolos de comunicación entre diferentes marcas de Dispensadores, así como entre el Sistema Automático de Telemedición de Tanques y sus sondas.
Si un sistema POS ya es compatible con un protocolo estándar de Dispensadores, el Controlador PTS-2 puede traducirlo a otros protocolos sin necesidad de realizar integraciones adicionales de software.
Varios sistemas de gestión pueden comunicarse simultáneamente con los Dispensadores a través de los puertos para surtidores, el puerto PC y el puerto Ethernet del Controlador PTS-2. El controlador administra el acceso al control, identificando qué sistema tiene el control activo de cada Dispensador.
Conversión de Protocolos de Comunicación de Sondas
El Controlador PTS-2 puede convertir protocolos de comunicación entre diferentes Sistemas Automáticos de Telemedición de Tanques y sus sondas.
Si un sistema POS ya es compatible con un protocolo estándar del Sistema Automático de Telemedición de Tanques, el Controlador PTS-2 puede convertirlo a otros protocolos de consolas o sondas sin necesidad de realizar integraciones adicionales de software.
Varios sistemas de gestión pueden acceder simultáneamente a la información de los tanques a través de los puertos para sondas, el puerto PC y el puerto Ethernet del Controlador PTS-2.
Monitoreo de la Estación de Servicio y Alertas
Ya sea funcionando junto con un sistema de gestión o de forma autónoma, el Controlador PTS-2 supervisa continuamente toda la actividad de la estación de servicio, almacena la información operativa y la envía automáticamente a un servidor remoto para monitoreo, generación de reportes, análisis, soporte técnico y mantenimiento.
El Controlador PTS-2 registra y transmite automáticamente:
- Transacciones realizadas por los Dispensadores.
- Cambios en las mediciones de los tanques.
- Recepciones de combustible en los tanques.
- Alertas y errores detectados en los equipos conectados.
- Estado en tiempo real de todos los dispositivos conectados.
- Registros GPS de la ruta (cuando está instalado en una Cisterna de Combustible).
Toda esta información se recopila y sincroniza automáticamente con el servidor remoto, permitiendo el monitoreo, la generación de reportes y el análisis en tiempo real.
Datos de Ventas de los Dispensadores para Conciliación y Calibración Automática de Tanques
Las capacidades del Controlador PTS-2 permiten integrarlo fácilmente con sistemas POS y terminales OPT existentes, proporcionando una solución flexible para el control de los equipos de la estación de servicio.
Una de sus aplicaciones consiste en supervisar la comunicación entre el sistema POS y los Dispensadores, y transmitir las transacciones al Sistema Automático de Telemedición de Tanques. De esta forma, es posible realizar la conciliación de tanques y la calibración automática, incluso cuando el sistema POS no dispone de esta función, sin necesidad de desarrollar integraciones adicionales.
El Controlador PTS-2 también puede instalarse dentro de la consola del Sistema Automático de Telemedición de Tanques, convirtiéndola en una plataforma unificada de monitoreo y control.
Esta solución ofrece las siguientes ventajas:
- Conexión de la consola con cualquier sistema POS o terminal OPT para controlar los Dispensadores.
- Compatibilidad con diferentes marcas de sondas cuyos protocolos no sean compatibles de forma nativa con la consola.
- Envío de las transacciones de venta de los Dispensadores para generar reportes de conciliación y realizar la calibración automática de los tanques.
- Posibilidad de supervisar y controlar los Dispensadores directamente desde la consola, en paralelo con el sistema POS ya instalado (requiere una actualización del software de la consola).
Características y Beneficios
- Diseño compacto, del tamaño de una tarjeta de crédito, que facilita su instalación en cualquier equipo.
- Compatible con más de 140 marcas de Dispensadores.
- Compatible con más de 50 marcas de Sistema Automático de Telemedición de Tanques y sondas.
- Operación simultánea con hasta 120 Dispensadores, 20 sondas de tanque, 120 Lectores RFID y 5 Paneles de Precios.
- Comunicación por cable o inalámbrica con los equipos de la estación de servicio.
- Comunicación segura mediante SSL/TLS, funcionando como servidor y cliente web.
- Servidor web integrado para monitoreo, configuración, generación de reportes y control.
- Administración de etiquetas RFID para clientes y despachadores, evitando abastecimientos no autorizados y mejorando la trazabilidad de las operaciones.
- Interfaces de comunicación RS-232, RS-485 y Ethernet.
- Amplia variedad de convertidores de interfaces.
- Puede funcionar de forma autónoma, integrarse con un sistema POS o trabajar en paralelo con un POS existente.
- Sincronización automática con un servidor remoto y notificación inmediata de alertas y fallas.
- Conversión de protocolos para Dispensadores y Sistema Automático de Telemedición de Tanques.
- APIs disponibles para C# (.NET Core), C++, Java (Android) y JavaScript.
- Módulo GPS opcional para el seguimiento de Cisternas de Combustible y de los puntos de carga y descarga de combustible.
- Solución rentable y de alta eficiencia.
Características técnicas
| Parámetro | Valor |
|---|---|
| Alimentación | 12 V CC |
| Consumo máximo de corriente | 700 mA |
| Temperatura de operación | -40°C a +60°C |
| Peso | 200 g |
| Dimensiones | 85 x 58 x 30 mm |
| Dispensadores (gasolina, diésel, GNC, GLP) | Sí |
| Máximo de Dispensadores conectados | Hasta 120 |
| Marcas de Dispensadores compatibles | 150 |
| Sistema Automático de Telemedición de Tanques y Caudalímetros | Sí |
| Máximo de consolas/Caudalímetros conectados | Hasta 20 |
| Marcas compatibles | 50 |
| Panel de Precios | Sí |
| Máximo de Paneles de Precios conectados | Hasta 5 |
| Compatibilidad con Lectores RFID/UHF | Sí |
| Compatibilidad con Sistema AVI | Sí |
| Máximo de lectores conectados | Hasta 700 |
| Comunicación por Ethernet, RS-485 y RS-232 | Sí |
| Comunicación cifrada | Sí |
| Sistemas de gestión conectados simultáneamente | Sin límite |
| Compatibilidad con WebSocket | Sí |
| Base de datos interna | Transacciones, mediciones de tanques, descargas, alertas y GPS |
| Control automático de Dispensadores | Sí |
| Programador de precios | Sí |
| Servidor web integrado | Configuración, monitoreo, reportes y diagnóstico |
| Gestión de usuarios y roles | Sí |
| Conversión de protocolos | Dispensadores, Sistema Automático de Telemedición de Tanques y Paneles de Precios |
| Cálculo automático de volumen compensado por temperatura | Sí |
| Cálculo automático de descargas a tanques | Sí |
| Calibración automática de tanques | Sí |
| Detección automática de fugas | Sí |
| Compatibilidad con GPS | Ubicación de vehículos, rutas, abastecimientos y cambios de nivel en tanques |
| Integración con soluciones de pago | Sí |
| Integración con Terminales de Pago bancarios | Sí |
| Diagnóstico en línea | Alertas, errores y advertencias |
| Base de datos interna de identificaciones | Sí |
| Funcionamiento sin conexión | Sí |
| Autodiagnóstico integrado | Sí |
| Comunicación en tiempo real con servidor remoto | Sí |
| Registro de operaciones | Sí |
| Actualización remota de firmware | Sí |
| SDK y API para desarrolladores | Sí |
Protocolos de comunicación compatibles para Dispensadores y medidores registradores
- 2A
- ACTRONIC
- ADAST (ADAMOV SYSTEMS)
- AG WALKER
- AGIRA
- ALIWATT
- ANGI International
- ARIEL
- ASPRO
- ASSYTECH
- ASTRON
- AZT
- BAILONG
- BARANSAY
- BATCHEN
- BENNETT
- BERNET
- BLUE SKY
- CENSTAR
- CETIL
- CFT Clean Fuel
- CHANGLONG
- COMPAC
- COPTRON
- CORITEC
- CZAR
- DATIAN MACHINES
- DEM G. SPYRIDES
- DEVELCO
- DIGITAL FLOW
- DINT
- DONG HWA PRIME
- DURULSAN
- EAGLESTAR
- EASTAR
- ECOTEC
- EHAD
- EKOSIS
- EMGAZ DRAGON
- ENDURANCE
- EPCO
- ESIWELMA
- EUROPUMP
- FALCON LPG
- FLOW
- FORNOVO GAS
- FUELQUIP
- FUELSIS
- FUREN HIGHTECH
- GALILEO
- GASLIN
- GERKON
- GESPASA
- GILBARCO
- GREENFIELD
- HAKO
- HITACHI
- HONG YANG
- IFSF (dispensers)
- IMW
- INTERMECH
- IPT
- JANASI
- JAPAN ENERJUMP
- JAPAN TECH
- KAISAI
- KALVACHA
- KIEVNIIGAZ
- KOREA ENE
- KPG-2
- KRAUS
- KRIPFLOW
- KWANGSHIN
- LAFON
- LANFENG
- LAOXU
- LEARED
- LIQUID CONTROLS
- LG ENE
- LOGITRON
- MAIDE
- MASER
- MEKSAN / WAYNE SU86
- MEKSER
- MEPSAN
- MIDCO
- MIDCOM
- MITHRA FUELING
- MM PETRO (ZAP)
- MOTOGAZ
- MOUNTAIN CHINA
- MRT
- MS GAS
- MUXTRONICS
- NARA
- NET FUN LEADER
- NUOVA MIGAS
- NUOVO PIGNONE
- ONSUN
- ORCA
- PARKER
- PEC (GALLAGHER FUEL SYSTEMS)
- PECO
- PEGASUS
- PETPOSAN
- PETROEQUIP
- PETROMECCANICA
- PETROTEC
- PROWALCO
- PUMP CONTROL
- PUMPTRONICS
- REAL-TECH
- RIX
- S.A.M.P.I.
- SAFE
- SALZKOTTEN
- SANKI
- SATAM EQUALIS S
- SAVEL
- SCHEIDT & BACHMANN
- SEA BIRD
- SHELF
- SHIBATA
- SICHUAN
- SLAVUTICH
- SOMO PETRO
- STABILIZING
- STAR
- STAR-HIGH
- TATSUNO (JAPAN)
- TATSUNO EUROPE (FORMER BENC)
- TATTAN
- TAURUS
- TEAM
- TEKSER
- TERABAYT TEXNO SERVIS
- TIGER
- TOKHEIM
- TOKHEIM INDIA
- TOKICO
- TOMINAGA
- TOPAZ
- TOPTECH
- TOTAL CONTROL SYSTEMS TCS 3000
- TRANSPONDER
- TRUE TECH
- UCAR ELEKTRIC
- UESTCO
- UNICON-TIT
- VANZETTI
- WAYNE DRESSER
- WAYNE PIGNONE
- WELLDONE MACHINES
- WERTCO COMPANY TEC
- WINTEC ENERGY
- YENEN
- ZCHENG GENUINE MACHINES
- ZHEJIANG ZHISHENG RUIHE
- ZHONGSHENG
¿Necesita más protocolos?
Ampliamos continuamente la lista de protocolos de comunicación y equipos compatibles para estaciones de servicio.
Contáctenos si necesita compatibilidad con otras marcas de Dispensadores, Caudalímetros, protocolos de comunicación o equipos de control que no aparecen en esta lista.
Protocolos de comunicación compatibles para Caudalímetros y Sistema Automático de Telemedición de Tanques
- ACCU
- ALISONIC
- ANHUI QIDIAN
- ASSYTECH
- AXIONICS
- BLUESKY
- CENSTAR
- DOVER
- DUT-E
- EAGLESTAR
- EBW
- ECOTEC
- EMERSON ROSEMOUNT
- ENRAF
- ESCORT FD
- FAFNIR
- FIRSTRATE
- FRANKLIN FUELING
- GAMICOS
- GILBARCO VEEDER ROOT
- HCCK
- HECTRONIC
- HOLYKELL
- HONG YANG
- HUMANENTEC
- IFSF (Sistema Automático de Telemedición de Tanques)
- INCON
- JOYO
- JUBO
- KACISE
- KANGYU
- KUNLUN
- LABKO
- LIGO
- MECHATRONICS
- MEPSAN UNIMEP
- METRIKEMP
- MTS ATG SENSORS
- ND
- NORTH FALCON
- O.L.E.
- OKET
- OMNICOMM
- OMNTEC
- OPW
- PHOENIX
- POKCENSER
- QINGDAO GUIHE
- RCS EPSILON
- RIKA
- SANSHEN
- SBEM
- SENSOR
- SINOTECH
- SKE LEVEL GAUGE
- START ITALIANA
- STRUNA
- TECHNOTON
- TENET
- UBTECK
- UNIPROBE
- VEGA
- VEPAMON
- WINDBELL
- XT SENSORS
- ZCHENG GENUINE MACHINES
¿Necesita más protocolos?
Ampliamos continuamente la lista de protocolos de comunicación y equipos compatibles para estaciones de servicio.
Contáctenos si necesita compatibilidad con otras marcas de Dispensadores, Caudalímetros, protocolos de comunicación o equipos de control que no aparecen en esta lista.
Protocolos de comunicación compatibles para Paneles de Precios
- AGLA
- AVS
- BEVER INNOVATIONS
- BODET
- COMSIGHT
- GILBARCO
- GLARE-LED
- HECTRONIC
- MENTALITY
- NOVYC
- PANELES LEDS PERU
- PCA
- PWM
- QSERV
- RGB TECHNOLOGIES
- TOP SCREENS
- U-GREAT LED
- UMLED
¿Necesita más protocolos?
Ampliamos continuamente la lista de protocolos de comunicación y equipos compatibles para estaciones de servicio.
Contáctenos si necesita compatibilidad con otras marcas de Dispensadores, Caudalímetros, protocolos de comunicación o equipos de control que no aparecen en esta lista.
Protocolos de comunicación compatibles para Lectores RFID y Sistema AVI
- CHAFON UHF
- GATEX AVI
- HECTRONIC AVI
- HID AVI
- LINKSPRITE ISO-18000-6B, ISO-18000-6C (EPC G2)
- LOOPTAG AVI
- MINGTE AVI
- OTI PetroSmart AVI
- RDR-485
- VIOTYS AVI
- VRD-485
- ZKTECO UHF
¿Necesita más protocolos?
Ampliamos continuamente la lista de protocolos de comunicación y equipos compatibles para estaciones de servicio.
Contáctenos si necesita compatibilidad con otras marcas de Dispensadores, Caudalímetros, protocolos de comunicación o equipos de control que no aparecen en esta lista.
Servidor web
El Controlador PTS-2 incorpora un servidor web integrado que permite el acceso local o remoto mediante los protocolos HTTP o HTTPS.
El servidor web ofrece control total del Controlador PTS-2, incluyendo el control de Dispensadores, monitoreo de tanques, generación de reportes, configuración, diagnóstico, actualización de firmware y otras funciones. Su interfaz gráfica moderna y adaptable permite acceder cómodamente desde PC, laptops, tablets, smartphones y cualquier otro dispositivo con navegador web.
La comunicación con el servidor web se realiza mediante solicitudes HTTP POST con datos en formato JSON, lo que facilita la integración con sistemas de terceros.
Video de configuración del Controlador PTS-2
Funcionalidad
- Compatible con más de 125 protocolos de comunicación para Dispensadores, Sistema Automático de Telemedición de Tanques, Paneles de Precios, Lectores RFID y Sistema AVI. El firmware incluye todos los protocolos compatibles.
- Controla hasta 120 posiciones de carga mediante cuatro puertos independientes, cada uno configurable con su propio protocolo y velocidad de comunicación.
- Controla hasta 20 Caudalímetros mediante tres puertos independientes compatibles con distintos protocolos.
- Controla hasta 5 Paneles de Precios, con hasta 10 indicadores de precio por panel.
- Compatible con hasta 120 Lectores RFID, asignables a un Dispensador específico o compartidos entre varios.
- Admite identificaciones de clientes y operadores para autorización automática y generación de reportes detallados.
- Protocolo de comunicación unificado que simplifica la integración con Sistema de Gestión Para Estaciones De Servicio, POS, servidores, Aplicación Movil y otros sistemas.
- Funcionamiento autónomo con almacenamiento local de transacciones y mediciones de tanques.
- Cálculo automático del volumen del producto, volumen compensado por temperatura y descargas en tanques.
- Detección automática de abastecimientos, alertas y fallas de los equipos.
- Envío automático de ventas, mediciones, descargas, registros GPS y estado de los equipos a un servidor remoto.
- Comunicación en tiempo real con un servidor remoto mediante WebSocket (RFC 6455).
- Conversión de protocolos entre Dispensadores y entre Sistema Automático de Telemedición de Tanques.
- Monitoreo y control en tiempo real de Dispensadores y sistemas de medición de tanques.
- Varios sistemas de gestión pueden controlar simultáneamente los mismos Dispensadores a través de Ethernet.
- Puede instalarse en estaciones de servicio existentes sin necesidad de integrar el POS.
- Compatible con comunicación inalámbrica mediante el WFC Wireless Forecourt Communicator.
- Amplia gama de convertidores de interfaz para conexión con Dispensadores.
- Servidor web integrado para configuración, monitoreo, control, reportes, autodiagnóstico y actualización de firmware.
- Registro completo de comunicaciones para facilitar el diagnóstico y la solución de problemas.
- Autodiagnóstico integrado de CPU, memoria, Ethernet, RS-232, RS-485, interruptores DIP y memoria SD.
- Actualizaciones continuas de firmware con instalación en aproximadamente 1 minuto.
- Soporte técnico para desarrolladores.
- Tamaño compacto, equivalente al de una tarjeta de crédito.
- Compatible con más de 145 marcas de Dispensadores, más de 50 marcas de Sistema Automático de Telemedición de Tanques, múltiples Paneles de Precios, Lectores RFID y Sistema AVI.

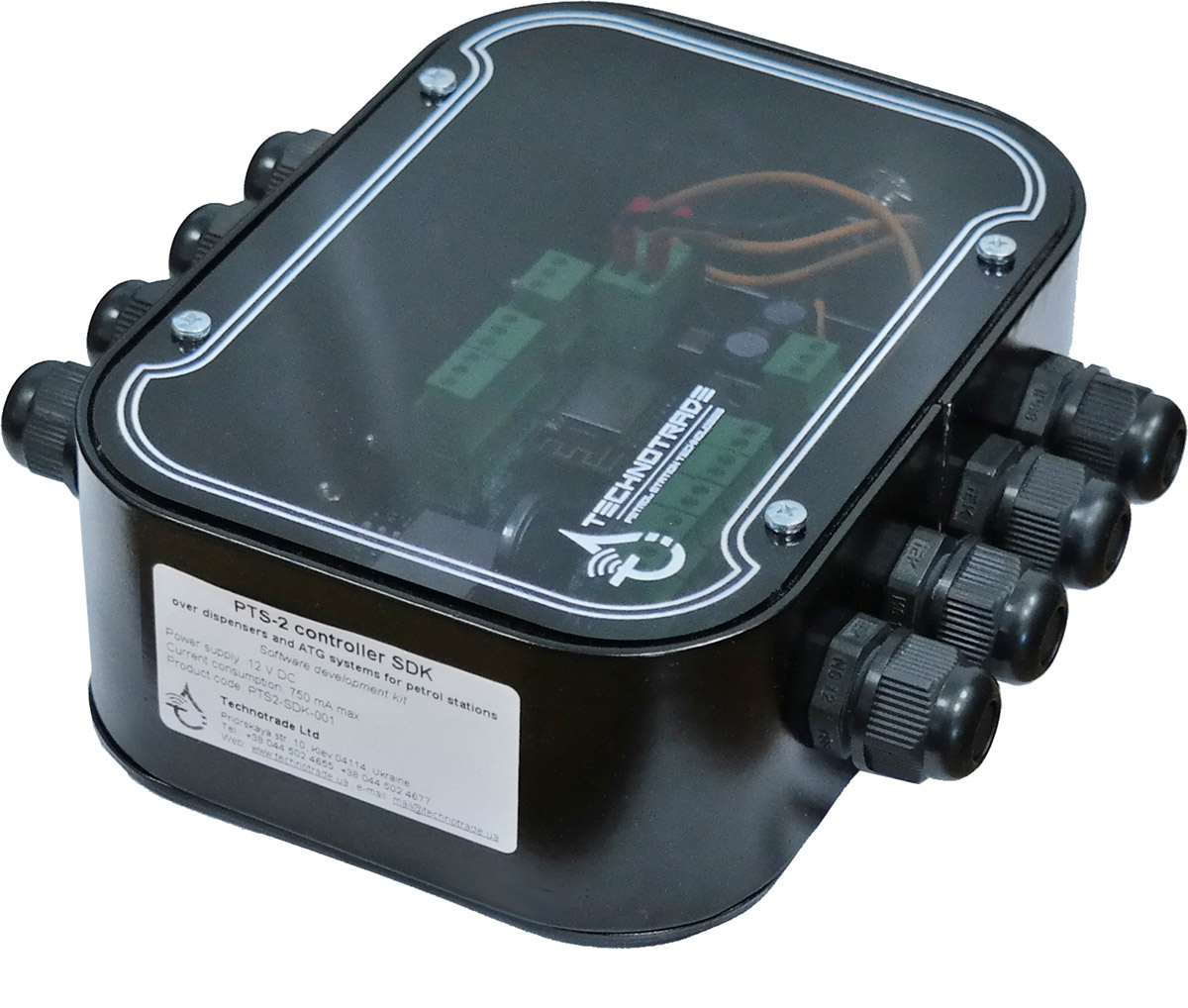

<h2>SDK (Kit de Desarrollo de Software) del Controlador PTS-2</h2>
El SDK del Controlador PTS-2 está diseñado para desarrolladores de sistemas POS y software de gestión para estaciones de servicio que requieren integrar el control de Dispensadores y del Sistema Automático de Telemedición de Tanques.

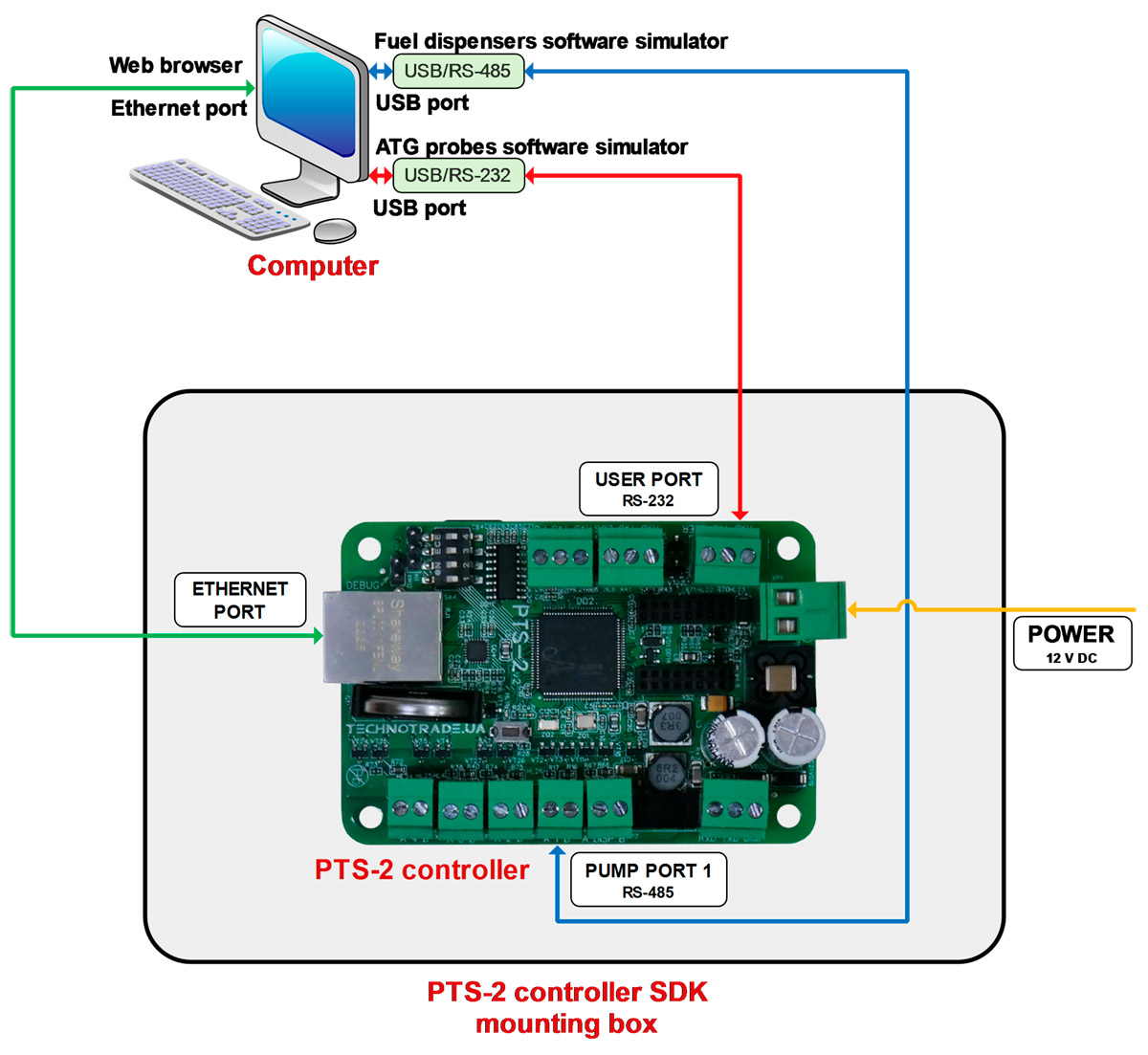

El SDK incluye
Hardware
- Controlador PTS-2 (1 unidad)
- Convertidor de interfaz RS-232/USB con cable (1 unidad)
- Convertidor de interfaz RS-485/USB con cable (1 unidad)
- Cableado
Software
- Simuladores de Dispensadores
- Simuladores del Sistema Automático de Telemedición de Tanques
- APIs y aplicaciones de código abierto en C++, C#, Java (Android) y JavaScript
Principales aplicaciones
- Aprender y probar el funcionamiento del Controlador PTS-2.
- Integrarlo en un POS o Sistema de Gestión Para Estaciones De Servicio.
- Desarrollar y depurar aplicaciones localmente utilizando simuladores de Dispensadores y del Sistema Automático de Telemedición de Tanques, sin necesidad de conectarse a equipos reales.
APIs disponibles
- API .NET Core y aplicación de código abierto para Windows, Linux y macOS.
- API para Android y aplicación de código abierto con actualizaciones continuas.
- APIs disponibles para:
- C# (.NET Core)
- C++
- Java (Android)
- JavaScript
